Le binaire et l'écriture des nombres
Programme (BO) « Écriture d’un entier positif dans une base \(b \geqslant 2\) ; passer de la représentation d’une base dans une autre (bases 2, 10 et 16 privilégiées). Représentation binaire d’un entier relatif (complément à 2). Valeurs booléennes : 0, 1. Opérateurs booléens : and, or, not. Expressions booléennes. Représentation approximative des réels : notion de nombre flottant. Représentation d’un texte en machine : encodages ASCII, ISO-8859-1, Unicode. »
Prérequis les bases de Python (opérateurs // et %, boucles, opérateurs and, or, not). (→ fiches de révision : ch. 1)
Objectifs comprendre comment une machine stocke un nombre ; convertir entre bases 2, 10 et 16 ; dresser une table de vérité et comprendre comment des portes logiques additionnent ; coder un entier relatif (complément à 2) ; comprendre pourquoi les nombres à virgule sont approchés ; comprendre comment un texte est codé (ASCII, Unicode) et pourquoi un même fichier peut s’afficher en charabia.

Situation de départ

  1. Pourquoi un octet ne peut-il pas dépasser 255 ?

  2. Pourquoi Python affiche-t-il 0.30000000000000004 quand on lui demande 0.1 + 0.2 ?

  3. Pourquoi un texte s’affiche-t-il parfois avec « café » à la place de « café » ?

Pourquoi le binaire ? De quoi parle-t-on dans la machine#

Deux états, et rien d’autre#

Au cœur d’un ordinateur, il n’y a ni chiffres, ni lettres, ni images : il y a des milliards de minuscules interrupteurs électroniques, les transistors. Chacun ne sait faire qu’une chose : laisser passer le courant, ou non. Deux états, deux seulement.

Pourquoi deux et pas dix ? Parce que distinguer deux niveaux (« il y a du courant » / « il n’y en a pas ») est fiable : même si la tension varie un peu à cause du bruit électrique, on sait encore de quel côté on est. Distinguer dix niveaux de tension différents serait bien plus fragile. Le choix de deux états est donc un choix de robustesse.

Définition 1 — Bit et octet

Un bit (de l’anglais binary digit, « chiffre binaire ») est la plus petite information : un 0 ou un 1. On regroupe les bits par paquets de huit : un paquet de 8 bits s’appelle un octet (byte en anglais).

↺ Retour sur l'activité. La rangée de lampes allumées ou éteintes de l’activité « Les cartes à points » transmettait déjà des bits, et la question des dix niveaux de luminosité était celle de la robustesse : deux états se distinguent sans erreur.

Un octet : 8 cases valant chacune 0 ou 1. Ici, on lira bientôt le nombre 185.

Tout est nombre, donc tout est bits#

Une fois qu’on sait coder des nombres avec des 0 et des 1, on sait tout coder : un texte (chaque caractère reçoit un numéro), une image (chaque pixel, trois nombres de couleur), un son (des milliers de mesures par seconde)… C’est l’idée fondatrice de l’informatique : une même machine, manipulant des bits, peut tout représenter. Ce chapitre s’attaque à la brique de base : les nombres.

Pour les curieux (facultatif) — Un peu d’histoire

Le système binaire est décrit dès 1703 par le mathématicien et philosophe allemand Gottfried Wilhelm Leibniz, dans un mémoire présenté à l’Académie royale des sciences de Paris, l’Explication de l’arithmétique binaire : on y voit, ci-contre, la table des premiers entiers écrits avec des 0 et des 1, et les additions, soustractions et multiplications posées en binaire. Leibniz admire la simplicité de ces calculs, sans imaginer encore de machine pour les faire. C’est Claude Shannon qui, en 1937, montre que l’algèbre des deux valeurs « vrai/faux » de George Boole permet de concevoir des circuits électriques : le pont était jeté entre la logique et la machine.


Leibniz vers 1695 (portrait par C. B. Francke)

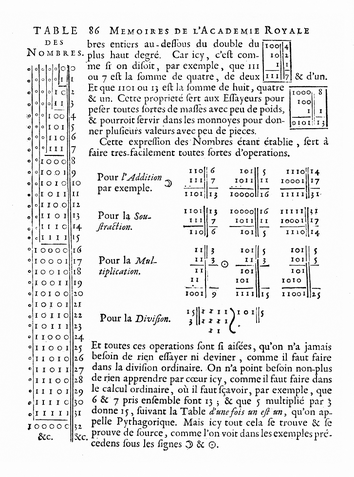

L’arithmétique binaire de Leibniz (1703)

Pour les curieux (facultatif) — Une blague d’informaticien

La blague classique des informaticiens : « Il existe 10 sortes de gens : ceux qui comprennent le binaire, et les autres. » (Ici 10 se lit « deux »…)

Les systèmes de numération : la notion de base#

Le décimal, qu’on croit connaître#

Nous comptons en base 10 : dix chiffres (0 à 9), et dès qu’un rang est « plein », on passe au rang suivant. La position d’un chiffre lui donne un poids, qui est une puissance de 10 : $\(185 = 1 \times 10^2 + 8 \times 10^1 + 5 \times 10^0.\)$ Le chiffre le plus à droite est au rang 0. Décomposer un nombre en puissances de sa base, voilà toute l’affaire.

Une base quelconque#

Définition 2 — Écriture en base \(b\)

En base \(b\), on dispose de \(b\) chiffres (de 0 à \(b-1\)) et chaque rang pèse une puissance de \(b\). Un nombre écrit \(c_{n-1}\,c_{n-2}\,\cdots\,c_1\,c_0\) en base \(b\) vaut $\(c_{n-1}\,b^{\,n-1} + c_{n-2}\,b^{\,n-2} + \cdots + c_1\,b^{\,1} + c_0\,b^{\,0}.\)$

La base 2 (binaire) n’utilise que deux chiffres, 0 et 1, et chaque rang pèse une puissance de 2. Pour lever toute ambiguïté, on note la base en indice : \(185_{10}\), \(\texttt{10111001}_2\).

Propriété 1 — Combien de valeurs sur \(n\) bits ?

Avec 1 bit on code \(2\) valeurs (0, 1) ; avec 2 bits, \(4\) (00, 01, 10, 11) ; avec 3 bits, \(8\)… Chaque bit ajouté double le nombre de possibilités : sur \(n\) bits, on code \(2^n\) valeurs, soit les entiers de \(0\) à \(2^n - 1\).

↺ Retour sur l'activité. Les cartes à points portaient les poids de la base 2 : 1, 2, 4, 8, 16, chacune valant le double de sa voisine de droite. Une carte montrée était un 1, une carte cachée un 0, et les \(2^5 = 32\) configurations des cinq cartes donnaient tous les nombres de 0 à \(31 = 2^5 - 1\).

Un octet (8 bits) code donc \(2^8 = 256\) valeurs : les entiers de 0 à 255. C’est pourquoi ce nombre revient partout en informatique.

▶ Exercices d'application : exercice 1 (compter les possibilités)

Coder un entier positif en binaire#

Du binaire vers le décimal (le plus facile)#

On applique directement la définition : on additionne les poids des rangs qui portent un 1.

Exemple — Lire un octet

\[\texttt{10111001}_2 = 1{\cdot}128 + 0{\cdot}64 + 1{\cdot}32 + 1{\cdot}16 + 1{\cdot}8 + 0{\cdot}4 + 0{\cdot}2 + 1{\cdot}1 = 185_{10}.\]

Du décimal vers le binaire : les divisions successives#

Règle 1 — Méthode des divisions par 2

On divise le nombre par 2 en notant le reste (0 ou 1) ; on recommence avec le quotient, jusqu’à obtenir un quotient nul. Le résultat se lit en prenant les restes de bas en haut.

Exemple — Convertir \(185\) en binaire

$\(\begin{array}{rcl@{\qquad}l} 185 &=& 2 \times 92 + \mathbf{1} & \text{(premier reste, lu en dernier : bit de poids faible)}\\ 92 &=& 2 \times 46 + \mathbf{0} & \\ 46 &=& 2 \times 23 + \mathbf{0} & \\ 23 &=& 2 \times 11 + \mathbf{1} & \\ 11 &=& 2 \times\phantom{0}5 + \mathbf{1} & \\ 5 &=& 2 \times\phantom{0}2 + \mathbf{1} & \\ 2 &=& 2 \times\phantom{0}1 + \mathbf{0} & \\ 1 &=& 2 \times\phantom{0}0 + \mathbf{1} & \text{(dernier reste, lu en premier : bit de poids fort)} \end{array}\)$ En lisant les restes de bas en haut : \(185_{10} = \texttt{10111001}_2\). (On retrouve bien l’octet du début du cours.)

Remarque — sur machine

Python parle binaire couramment. Un littéral binaire s’écrit avec le préfixe 0b. À tester :

>>> 0b10111001      # ecrire un nombre en binaire
185
>>> bin(185)        # decimal -> binaire (chaine)
'0b10111001'
>>> int("10111001", 2)   # binaire -> decimal
185

La méthode des divisions par 2 est exactement l’algorithme que vous savez déjà écrire avec une boucle while (restes n % 2, réduction n // 2).

Additionner en binaire#

On pose l’addition comme en base 10, rang par rang de droite à gauche, en propageant les retenues. Il suffit de connaître quatre cas : \(0 + 0 = 0\) ; \(0 + 1 = 1\) ; \(1 + 1 = \texttt{10}_2\) (on pose 0, on retient 1) ; \(1 + 1 + 1 = \texttt{11}_2\) (on pose 1, on retient 1).

Exemple — Poser \(13 + 11\) en binaire

$\(\begin{array}{r@{\quad}c@{\,}c@{\,}c@{\,}c@{\,}c} \text{\scriptsize retenues} & {\scriptstyle 1} & {\scriptstyle 1} & {\scriptstyle 1} & {\scriptstyle 1} & \\ & & \texttt{1} & \texttt{1} & \texttt{0} & \texttt{1} \\ + & & \texttt{1} & \texttt{0} & \texttt{1} & \texttt{1} \\ \hline & \texttt{1} & \texttt{1} & \texttt{0} & \texttt{0} & \texttt{0} \end{array} \qquad\qquad \texttt{11000}_2 = 16 + 8 = 24 = 13 + 11.\)$ Une retenue qui sort à gauche ajoute un rang : la somme de deux nombres de 4 bits peut demander 5 bits. Cette addition, que le processeur effectue sans cesse, resservira plus loin pour coder les entiers négatifs (complément à deux).

↺ Retour sur l'activité. En comptant de 7 à 8 avec les cartes, les trois cartes de droite se cachaient et la carte « 8 points » se montrait : c’est l’addition \(\texttt{00111}_2 + 1 = \texttt{01000}_2\), dont la retenue se propage de rang en rang.

▶ Exercices d'application : exercices 2 à 6 (convertir binaire/décimal ; les programmer)

Logique booléenne : des portes logiques à l’addition#

Un transistor ne sait que laisser passer le courant, ou non. Pour qu’une machine calcule, on assemble les transistors en portes logiques : de petits circuits qui reçoivent un ou deux bits et en produisent un. C’est l’idée de Shannon évoquée plus haut : les deux valeurs d’un bit sont aussi les deux valeurs « vrai / faux » de la logique de Boole.

Les opérateurs et, ou, non#

Définition 3 — Valeur booléenne, opérateur booléen

Une valeur booléenne ne prend que deux valeurs : 1 (vrai) ou 0 (faux). Un opérateur booléen combine des valeurs booléennes et renvoie une valeur booléenne :

  • non \(a\) vaut 1 si \(a\) vaut 0, et 0 si \(a\) vaut 1 : il inverse ;

  • \(a\) et \(b\) vaut 1 seulement si \(a\) et \(b\) valent 1 tous les deux ;

  • \(a\) ou \(b\) vaut 1 dès qu’au moins un des deux vaut 1.

On résume le comportement d’un opérateur par sa table de vérité : une ligne par combinaison possible des entrées, avec la valeur obtenue en sortie.

\(a\) non \(a\)
0 1
1 0
\(a\) \(b\) \(a\) et \(b\) \(a\) ou \(b\)
0 0 0 0
0 1 0 1
1 0 0 1
1 1 1 1

Ce sont exactement les opérateurs not, and et or de Python, rencontrés au chapitre Les bases de la programmation Python pour combiner des conditions, avec True à la place de 1 et False à la place de 0. Dans un processeur, chacun est réalisé par une porte logique de quelques transistors, que les schémas électroniques dessinent ainsi :

Les portes NON, ET, OU et OU exclusif (symboles américains, les plus répandus).

Le ou exclusif (xor)#

Le ou de la logique est inclusif : \(1\) ou \(1\) vaut \(1\). Dans la langue courante, « fromage ou dessert » signifie plutôt « l’un ou l’autre, mais pas les deux » : c’est le ou exclusif.

Définition 4 — Ou exclusif

\(a\) xor \(b\) (exclusive or, « ou exclusif ») vaut 1 lorsque exactement un des deux bits vaut 1, c’est-à-dire lorsque \(a\) et \(b\) sont différents.

\(a\) \(b\) \(a\) ou \(b\) \(a\) xor \(b\)
0 0 0 0
0 1 1 1
1 0 1 1
1 1 1 0

Le ou et le ou exclusif ne diffèrent que sur la dernière ligne.

Remarque — sur machine

Python n’a pas de mot-clé xor. Mais puisque « ou exclusif » signifie « différents », sur deux booléens il suffit d’écrire a != b :

>>> True != False      # exactement un des deux est vrai
True
>>> True != True       # les deux sont vrais
False

Dresser la table de vérité d’une expression#

Une expression booléenne combine des variables à l’aide de ces opérateurs, par exemple « \((a\) ou \(b)\) et non\((a\) et \(b)\) ». Comme en calcul, les parenthèses indiquent ce que l’on évalue en premier.

Règle 2 — Dresser la table de vérité d’une expression

  1. Prévoir une ligne par combinaison des entrées : avec \(n\) variables, il y a \(2^n\) lignes — les \(2^n\) valeurs codables sur \(n\) bits. On les énumère sans en oublier en comptant en binaire : 00, 01, 10, 11.

  2. Prévoir une colonne par étape du calcul, des parenthèses les plus intérieures jusqu’à l’expression complète.

  3. Remplir colonne par colonne, à l’aide des tables de et, ou, non.

Exemple — Table de \(E = (a\) ou \(b)\) et non\((a\) et \(b)\)

$\(\begin{array}{|c|c||c|c|c||c|} \hline a & b & a \text{ ou } b & a \text{ et } b & \text{non}(a \text{ et } b) & E \\ \hline \texttt{0} & \texttt{0} & \texttt{0} & \texttt{0} & \texttt{1} & \texttt{0} \\ \texttt{0} & \texttt{1} & \texttt{1} & \texttt{0} & \texttt{1} & \texttt{1} \\ \texttt{1} & \texttt{0} & \texttt{1} & \texttt{0} & \texttt{1} & \texttt{1} \\ \texttt{1} & \texttt{1} & \texttt{1} & \texttt{1} & \texttt{0} & \texttt{0} \\ \hline \end{array}\)$ La dernière colonne vaut 0, 1, 1, 0 : c’est exactement la table du xor. Deux expressions qui ont la même table de vérité sont dites équivalentes : on vient de fabriquer un ou exclusif avec seulement des portes et, ou, non.

Du calcul logique à l’addition : le demi-additionneur#

Revenons à l’addition posée plus haut (« Additionner en binaire »). Dans la colonne de droite, on additionne deux bits \(a\) et \(b\). Le résultat tient sur deux bits : un bit de somme \(s\), posé dans la colonne, et une retenue \(r\), reportée dans la colonne de gauche.

\(a\) \(b\) \(a + b\) retenue \(r\) somme \(s\)
0 0 \(0 = \texttt{00}_2\) 0 0
0 1 \(1 = \texttt{01}_2\) 0 1
1 0 \(1 = \texttt{01}_2\) 0 1
1 1 \(2 = \texttt{10}_2\) 1 0

Propriété 2 — Le demi-additionneur

La colonne de la somme est la table du xor, celle de la retenue est la table du et : $\(s = a \text{ xor } b \qquad\qquad r = a \text{ et } b.\)$ Le circuit formé d’une porte xor et d’une porte et s’appelle un demi-additionneur : il additionne deux bits.

Pour les curieux (facultatif) — Pourquoi « demi » ?

Dans les autres colonnes de l’addition posée, il faut aussi ajouter la retenue venue de la droite : trois bits et non deux (c’est le cas \(1 + 1 + 1 = \texttt{11}_2\) vu plus haut). On assemble pour cela deux demi-additionneurs en un additionneur complet, puis on place un additionneur complet par colonne : le processeur additionne ainsi des nombres de 64 bits avec, en tout et pour tout, des portes logiques (on retrouvera ce circuit dans l’unité arithmétique et logique, au chapitre Architecture des ordinateurs et systèmes d’exploitation). Le TP « Programmer l’arithmétique binaire » fait construire cette chaîne en Python, porte après porte.

▶ Exercices d'application : exercices 7 à 9 (opérateurs booléens, table de vérité d’une expression, demi-additionneur)

L’hexadécimal : le binaire en plus court#

Écrire de longues suites de 0 et de 1 est pénible et source d’erreurs. On utilise donc très souvent la base 16 (hexadécimal). Son intérêt : un chiffre hexadécimal représente exactement 4 bits, donc un octet tient en deux chiffres.

Il faut 16 chiffres : après 0…9, on emprunte des lettres.

déc bin hex déc bin hex déc bin hex déc bin hex
0 0000 0 4 0100 4 8 1000 8 12 1100 C
1 0001 1 5 0101 5 9 1001 9 13 1101 D
2 0010 2 6 0110 6 10 1010 A 14 1110 E
3 0011 3 7 0111 7 11 1011 B 15 1111 F

Règle 3 — Binaire \(leftrightarrow\) hexadécimal : regrouper par 4

On regroupe les bits par paquets de 4, en partant de la droite (on complète par des 0 à gauche si besoin), et on remplace chaque paquet par son chiffre hexadécimal. Et réciproquement.

Exemple

\[\texttt{11011001}_2 = \underbrace{\texttt{1101}}_{\texttt{D}}\ \underbrace{\texttt{1001}}_{\texttt{9}} = \texttt{D9}_{16}, \qquad \texttt{7F}_{16} = \underbrace{\texttt{0111}}_{\texttt{7}}\ \underbrace{\texttt{1111}}_{\texttt{F}} = \texttt{01111111}_2.\]

Pour passer du décimal à l’hexadécimal, on divise par 16 (au lieu de 2) ; pour revenir, on multiplie par les puissances de 16 : $\(\texttt{3E8}_{16} = 3{\cdot}16^2 + 14{\cdot}16^1 + 8{\cdot}16^0 = 768 + 224 + 8 = 1000_{10} \quad (\texttt{E} \text{ vaut } 14).\)$

Remarque — sur machine

>>> hex(217)        # decimal -> hexadecimal
'0xd9'
>>> 0x7F            # ecrire un nombre en hexadecimal
127
>>> int("3E8", 16)
1000

On croise l’hexadécimal partout : les couleurs du Web (#FF8000 = rouge FF, vert 80, bleu 00) et les adresses mémoire en sont deux exemples quotidiens.

▶ Exercices d'application : exercices 10 à 13 et 26 (l’hexadécimal ; changer de base)

Les entiers relatifs : le complément à deux#

Jusqu’ici, tous nos nombres étaient positifs. Comment coder \(-12\) avec des bits, sans inventer de signe « moins » ?

La fausse bonne idée : un bit de signe#

On pourrait réserver le bit de poids fort au signe (0 pour \(+\), 1 pour \(-\)). Mais cette idée a un défaut rédhibitoire : elle crée deux zéros, un « \(+0\) » (00000000) et un « \(-0\) » (10000000), ce qui complique tous les calculs. On lui préfère une méthode plus astucieuse.

Le complément à deux#

Règle 4 — Coder un entier négatif sur \(n\) bits

Pour coder \(-x\) (avec \(x > 0\)) sur \(n\) bits :

  1. écrire \(x\) en binaire sur \(n\) bits ;

  2. inverser tous les bits (0\(\leftrightarrow\)1) ;

  3. ajouter 1 au résultat.

Exemple — Coder \(-12\) sur 8 bits

$\(12 = \texttt{00001100} \ \xrightarrow{\text{on inverse}}\ \texttt{11110011} \ \xrightarrow{+1}\ \texttt{11110100}.\)$ Donc \(-12\) s’écrit 11110100 sur 8 bits.

Pourquoi ça marche ? Parce qu’avec cette convention, l’addition binaire ordinaire donne le bon résultat, sans traitement spécial : \(12 + (-12)\) doit valoir \(0\).

La retenue finale « déborde » au-delà des 8 bits : il reste 00000000, soit \(0\). Tout fonctionne.

Règle 5 — Lire le signe, et les bornes

Avec le complément à deux sur \(n\) bits :

  • le bit de poids fort donne le signe : 0 \(\Rightarrow\) positif, 1 \(\Rightarrow\) négatif ;

  • on code les entiers de \(-2^{n-1}\) à \(+2^{n-1} - 1\).

Sur 8 bits : de \(-128\) à \(+127\). Sur 16 bits : de \(-32768\) à \(+32767\).

Règle 6 — Décoder un entier en complément à deux sur \(n\) bits

  • Si le bit de poids fort vaut 0, le nombre est positif : on le lit directement (somme des poids).

  • S’il vaut 1, le nombre est négatif : inverser tous les bits puis ajouter 1 donne sa valeur absolue.

Exemple — Décoder 11111010 sur 8 bits

Le bit de poids fort vaut 1 : le nombre est négatif. $\(\texttt{11111010} \ \xrightarrow{\text{on inverse}}\ \texttt{00000101} \ \xrightarrow{+1}\ \texttt{00000110} = 6.\)$ Donc 11111010 code \(-6\). À l’inverse, 00101101 commence par 0 : il code directement \(32 + 8 + 4 + 1 = 45\).

Le cadran du complément à deux sur 4 bits. On range les 16 mots de 4 bits en cercle, comme les heures d’une horloge. Ajouter 1, c’est avancer d’un cran dans le sens des aiguilles d’une montre : de 1111 (\(-1\)) on passe à 0000 (\(0\)), la retenue « déborde » comme plus haut. Les mots qui commencent par 0 (à droite) sont les positifs \(0\) à \(7\) ; ceux qui commencent par 1 (à gauche) sont les négatifs \(-8\) à \(-1\). Seul piège : en bas, de 0111 (\(+7\)) à 1000 (\(-8\)), on passe brutalement du plus grand au plus petit : c’est le dépassement de capacité.

Remarque — sur machine

Les entiers de Python sont de taille arbitraire : ils grandissent tant qu’il reste de la mémoire (essayez 2 ** 200 !). Le complément à deux sur un nombre fixe de bits reste néanmoins la réalité du matériel et de nombreux langages, où un entier trop grand « déborde ».

▶ Exercices d'application : exercices 14 à 17 et 27 (entiers relatifs : complément à deux)

Les nombres à virgule : les flottants#

Écrire une fraction en binaire#

Après la virgule, les rangs pèsent des puissances négatives de 2 : \(2^{-1} = 0{,}5\), puis \(2^{-2} = 0{,}25\), etc. Pour convertir une partie fractionnaire, on multiplie par 2 de façon répétée et on relève la partie entière (0 ou 1) à chaque étape.

Exemple — Convertir \(0{,}1875\)

$\(\begin{array}{rcl@{\qquad}l} 0{,}1875 \times 2 &=& \mathbf{0}{,}375 & \\ 0{,}375 \times 2 &=& \mathbf{0}{,}75 & \\ 0{,}75 \times 2 &=& \mathbf{1}{,}5 & \text{(on garde } 0{,}5)\\ 0{,}5 \times 2 &=& \mathbf{1}{,}0 & \text{(reste } 0 : \text{ on s'arrête)} \end{array}\)$ On lit les parties entières de haut en bas : \(0{,}1875_{10} = \texttt{0,0011}_2\). Donc \(5{,}1875_{10} = \texttt{101,0011}_2\).

Le piège fondamental : \(0{,}1\) n’est pas exact#

Reprenons la méthode sur \(0{,}1\) : $\(0{,}1 \times 2 = \mathbf{0}{,}2 \to \mathbf{0}{,}4 \to \mathbf{0}{,}8 \to \mathbf{1}{,}6 \to \mathbf{1}{,}2 \to \mathbf{0}{,}4 \to \cdots\)$ Le motif se répète sans fin : \(0{,}1_{10} = \texttt{0,0001100110011}\ldots_2\). Autrement dit, \(0{,}1\) n’a pas d’écriture binaire finie, exactement comme \(\frac{1}{3} = 0{,}333\ldots\) n’a pas d’écriture décimale finie.

Règle 7 — Les flottants sont approchés

Une machine ne dispose que d’un nombre fini de bits (souvent 64) pour stocker un nombre à virgule, appelé flottant (float). Elle doit donc tronquer les écritures infinies : la valeur stockée est le plus souvent une approximation. On ne teste jamais l’égalité de deux flottants.

Remarque — sur machine

La démonstration tient en une ligne :

>>> 0.1 + 0.2
0.30000000000000004
>>> 0.1 + 0.2 == 0.3
False

Ce n’est pas un bug de Python (le résultat avait été constaté au chapitre Les bases de la programmation Python) : c’est la conséquence directe du fait que \(0{,}1\) et \(0{,}2\) ne sont pas représentables exactement en binaire. Pour comparer deux flottants, on teste si leur écart est minuscule : abs(a - b) < 1e-9, où abs donne la valeur absolue et 1e-9 désigne \(10^{-9}\).

Pour aller plus loin : la norme IEEE 754#

(Culture générale : le codage précis des flottants n’est pas exigible au programme de première.)

Comme en base 10 on écrit \(6{,}02 \times 10^{23}\), on met un flottant binaire sous la forme \(1{,}\!\ldots \times 2^{e}\) (un seul 1 avant la virgule). La norme IEEE 754 (1985) range alors, sur 32 bits (« simple précision ») :

  • 1 bit de signe (0 positif, 1 négatif) ;

  • 8 bits d’exposant, stocké décalé de \(+127\) (pour éviter un signe séparé) ;

  • 23 bits de mantisse (les décimales après le 1,).

C’est la limitation de la mantisse à 23 (ou 52) bits qui force l’arrondi vu plus haut.

▶ Exercices d'application : exercices 18 à 20 (les nombres à virgule)

Combien de bits pour un nombre ?#

Le programme demande de savoir estimer la taille d’un nombre en mémoire.

Propriété 3 — Nombre de bits

Un entier \(N\) s’écrit sur \(k\) bits dès que \(2^{k} > N\), c’est-à-dire dès que \(k\) dépasse \(\log_2 N\). Repères utiles : \(2^{10} = 1024 \approx 10^3\), donc \(10\) bits couvrent \(\approx\) mille valeurs, \(20\) bits \(\approx\) un million, \(30\) bits \(\approx\) un milliard.

Ordre de grandeur à retenir : additionner deux nombres de \(k\) bits peut demander \(k+1\) bits (à cause de la retenue) ; multiplier deux nombres de \(k\) bits peut en demander jusqu’à \(2k\).

Pour les curieux (facultatif) — Les tailles « rondes » de l’informatique

C’est ce comptage qui explique les tailles « rondes » de l’informatique : un octet \(\to\) 256 valeurs ; 32 bits \(\to \approx 4\) milliards (la limite des « anciennes » adresses mémoire) ; 64 bits \(\to\) un nombre astronomique, largement suffisant aujourd’hui.

Coder le texte : de l’ASCII à Unicode#

Nous savons coder des nombres. Or, comme annoncé au début du chapitre, une machine ne sait que manipuler des nombres. Coder un texte revient donc à une idée simple : donner un numéro à chaque caractère. C’est ce numéro, écrit en binaire, qui est réellement stocké.

L’ASCII : la première table#

Définition 5 — Code ASCII

L’ASCII (American Standard Code for Information Interchange, 1963) est une table qui associe à chaque caractère un numéro de 0 à 127. Chaque caractère tient donc sur 7 bits (\(2^7 = 128\) valeurs).

car. code car. code car. code car. code
espace 32 0 48 A 65 a 97
! 33 1 49 B 66 b 98
? 63 9 57 Z 90 z 122

Extrait de la table ASCII (codes en décimal).

Deux régularités bien pratiques : les chiffres, les majuscules et les minuscules se suivent dans l’ordre ; et une minuscule vaut toujours sa majuscule \(+\,32\) (A\({=}65\), a\({=}97\)).

À retenir — ord et chr en Python

En Python, ord donne le code d’un caractère, et chr fait l’inverse.

>>> ord("A")        # caractere -> code
65
>>> chr(97)         # code -> caractere
'a'
>>> ord("A") == ord("a") - 32
True

Le A majuscule vaut donc \(65 = \texttt{1000001}_2\) : voilà ce que contient réellement l’octet qui stocke la lettre A.

Trop petit : de l’ASCII à Unicode#

L’ASCII a été conçu pour l’anglais : il ignore les accents (é, à, ç), sans parler du grec, du russe, du chinois ou des émojis. On a d’abord bricolé des tables sur 8 bits (\(256\) valeurs), comme l’ISO-8859-1 (dite « Latin-1 »), qui ajoute les caractères d’Europe de l’Ouest. Mais 256 places ne suffisent pas au monde entier, et chaque région avait sa table incompatible : le même octet ne désignait pas la même lettre d’un pays à l’autre.

Définition 6 — Unicode et UTF-8

Unicode est un catalogue universel qui attribue un numéro unique, appelé point de code (noté U+…), à tous les caractères de toutes les écritures (plus de 150 000 aujourd’hui). UTF-8 est la façon la plus répandue d’écrire ces points de code en octets : il utilise 1 octet pour les caractères ASCII, et 2 à 4 octets pour les autres.

UTF-8 a une qualité décisive : pour un caractère ASCII, il produit exactement l’octet ASCII. Un vieux fichier anglais reste donc valide, et c’est pourquoi UTF-8 s’est imposé partout (le Web est aujourd’hui à plus de 98 % en UTF-8).

Remarque — sur machine

On encode un texte (caractères \(\to\) octets) et on décode (octets \(\to\) caractères).

>>> "e".encode("utf-8")     # ASCII : 1 octet
b'e'
>>> "é".encode("utf-8")     # hors ASCII : 2 octets
b'\xc3\xa9'
>>> len("café")                    # 4 caracteres
4
>>> len("café".encode("utf-8"))    # mais 5 octets (le e accent en prend 2)
5

On mesure ici la différence entre nombre de caractères et taille en octets : elles ne coïncident que si tout le texte est en ASCII.

Le charabia (mojibake) : quand on se trompe d’encodage#

Un fichier texte n’est qu’une suite d’octets : rien n’y indique de façon absolue quel encodage a servi à l’écrire. Si on écrit un fichier en UTF-8 mais qu’un logiciel le relit comme du Latin-1, chaque octet est mal interprété et le texte s’affiche en charabia.

Exemple — D’où vient le fameux « é »

Le caractère é s’écrit sur deux octets en UTF-8 (C3 A9). Relu comme du Latin-1 (un octet \(=\) un caractère), C3 devient à et A9 devient ©. En Python, "café".encode("utf-8").decode("latin-1") renvoie donc ’café’ : c’est exactement le « café » qu’on voit parfois sur une page Web mal configurée. Convertir un fichier d’un encodage à l’autre, c’est le relire correctement puis le réécrire : octets.decode("utf-8").encode("latin-1").

Remarque

Un caractère peut prendre jusqu’à 4 octets en UTF-8 : c’est le cas des émojis. Ainsi le visage souriant (point de code U+1F600) est un seul caractère — ord vaut 128512 — mais occupe 4 octets en mémoire.

▶ Exercices d'application : exercices 21 à 25 (coder le texte : ASCII, Unicode)

Pour les curieux (facultatif) — Liens avec d’autres chapitres

  • Ce qu’il réutilise. Les conversions reposent sur //, % et la boucle while des Bases de la programmation Python, où l’on avait constaté sans l’expliquer que 0.1 + 0.2 ne vaut pas 0.3.

  • Ce qu’il prépare. Transistors et portes logiques formeront le cœur du processeur (Architecture des ordinateurs et systèmes d’exploitation) ; l’adresse d’une machine sur Internet (Le Web : réseaux et interactions homme-machine) sera faite de quatre octets ; UTF-8 reviendra avec les fichiers CSV (Les données en tables) et les pages HTML.

  • En Terminale. La Cryptographie chiffrera un message en calculant sur les numéros de ses lettres (chiffre de César).

Bilan — la carte mémoire#

Notion À retenir
Bit / octet 1 bit = 0 ou 1 ; 1 octet = 8 bits = \(2^8 = 256\) valeurs
Base \(b\) chaque rang pèse une puissance de \(b\) ; \(n\) bits codent \(2^n\) valeurs
Bin. \(\to\) déc. additionner les poids (\(128, 64, 32, \ldots\)) des rangs à 1
Déc. \(\to\) bin. divisions successives par 2, restes lus de bas en haut
Logique booléenne tables de et, ou, non, xor ; \(n\) variables \(\to 2^n\) lignes
Demi-additionneur somme \(=\) \(a\) xor \(b\) ; retenue \(=\) \(a\) et \(b\)
Hexadécimal 1 chiffre hexa \(=\) 4 bits ; on regroupe les bits par 4
Relatif : coder complément à 2 : inverser les bits, puis \(+1\) ; de \(-2^{n-1}\) à \(2^{n-1}-1\) sur \(n\) bits
Relatif : décoder bit de poids fort 1 \(\Rightarrow\) négatif ; inverser puis \(+1\) donne la valeur absolue
Flottant écriture souvent approchée ; jamais de == entre float
Texte (ASCII) un numéro par caractère ; ASCII \(=\) 7 bits (128 car.) ; ord/chr
Unicode / UTF-8 Unicode \(=\) catalogue universel (U+) ; UTF-8 \(=\) 1 à 4 octets, compatible ASCII
Charabia mojibake : mauvais encodage à la lecture \(\Rightarrow\) « café » ; encode/decode
Pourquoi le binaire deux états \(=\) fiabilité ; tout (texte, image, son) se ramène à des bits

Retour à la situation de départ

  1. Un octet compte 8 bits, et chaque bit ajouté double le nombre de valeurs : \(2^8 = 256\) valeurs, les entiers de \(0\) à \(2^8 - 1 = 255\) (§ II).

  2. \(0{,}1\) n’a pas d’écriture binaire finie ; sur un nombre fini de bits, la machine n’en stocke qu’une valeur approchée (un flottant), et les petites erreurs s’ajoutent (§ VII).

  3. Le texte a été écrit en UTF-8, où « é » occupe deux octets (C3 A9), puis relu en Latin-1, un octet par caractère : C3 devient « Ã » et A9 devient « © » (§ IX).

Erreurs fréquentes#

  • Se tromper dans le poids des bits. Chaque bit vaut une puissance de 2 ; le bit de droite vaut \(2^0 = 1\). Le réflexe : écrire les poids \(\dots 8\ 4\ 2\ 1\) au-dessus.

  • Confondre binaire et hexadécimal. La base 16 utilise 0–9 puis A–F ; un chiffre hexa \(=\) quatre bits.

  • Tester l’égalité de deux flottants. L’écriture est souvent approchée (\(0{,}1 + 0{,}2 \neq 0{,}3\)). Le réflexe : ne jamais faire == sur des float.

  • Oublier le nombre de bits. Sur n bits, on code \(2^n\) valeurs (de \(0\) à \(2^n - 1\)) : au-delà, débordement.

  • Confondre ou et ou exclusif. \(1\) ou \(1\) vaut \(1\), mais \(1\) xor \(1\) vaut \(0\). Le réflexe : xor \(=\) « exactement un des deux », c’est-à-dire « différents ».

  • Divisions successives mal menées. On lit les restes de bas en haut pour obtenir l’écriture binaire.

  • Confondre caractère et octet. En UTF-8 un caractère accentué ou un émoji occupe plusieurs octets : len(texte) (caractères) \(\neq\) taille en octets.

  • Croire qu’un fichier « connaît » son encodage. Un fichier n’est qu’une suite d’octets ; lu avec le mauvais encodage, il donne du charabia (« café »).

Savoir-faire à maîtriser#

À la fin du chapitre, je sais…

  • convertir binaire \(\rightarrow\) décimal (somme des poids) ;

  • convertir décimal \(\rightarrow\) binaire (divisions successives par 2) ;

  • convertir avec l’hexadécimal (paquets de 4 bits) ;

  • donner le nombre de valeurs codables sur n bits (\(2^n\)) ;

  • additionner deux nombres en binaire ;

  • dresser la table de vérité d’une expression booléenne (et, ou, non, xor) et expliquer le demi-additionneur ;

  • coder un entier relatif (complément à deux) ;

  • expliquer pourquoi un flottant est souvent approché ;

  • expliquer comment un texte est codé (ASCII, ord/chr) ;

  • distinguer ASCII, Latin-1 et Unicode/UTF-8, et expliquer le charabia.
