TP et projets#

Arbres

TP 1 Un arbre binaire de recherche, de A à Z#

construire, chercher, mesurer, indexer

Durée : 3 h environ (deux séances) · Sur machine, seul ou par deux

Fichiers à télécharger

dossier en ligne archive .zip

But du TP

Programmer une classe ABR complète (insertion, recherche, minimum et maximum, parcours infixe), puis mesurer ce que le cours affirme : un ABR rempli au hasard reste bas, un ABR rempli avec des valeurs triées devient un « peigne » aussi lent qu’une liste. On termine par une application : l’index des mots d’un texte, comme à la fin d’un livre. ▶ signale ce qui est à programmer et tester.

Consignes

  • Le fichier tp_arbres_depart.py est à télécharger (lien ci-dessus) : la classe Noeud et les fonctions taille et hauteur du cours, le squelette des classes et, en fin de fichier, des tests. Relancer le fichier après chaque partie : chaque ligne [A FAIRE] doit devenir [OK].

  • Convention de hauteur du cours : on compte les nœuds (racine seule \(\to\) hauteur \(1\), arbre vide \(\to\) \(0\)).

  • Usage de l’IA, indiqué sur chaque exercice : aucune ; en appui (déboguer, reformuler, vérifier ; la réponse finale est écrite et comprise par vous) ; l’exercice s’appuie sur une réponse d’IA. Voir la charte d’usage de l’IA.

Construire un ABR#

On enveloppe l’arbre dans une classe ABR : l’attribut privé _racine désigne le nœud racine (ou None), et _taille compte les valeurs. L’utilisateur ne manipule jamais les nœuds : il appelle inserer, contient, infixe… Les valeurs sont sans doublon : c’est une variante de la convention du cours (où une valeur égale est rangée à droite). Ici, comme dans un ensemble, insérer une valeur déjà présente ne fait rien.

★ Exercice 1 — L’ordre d’insertion compte #

  1. Dessiner l’ABR obtenu en insérant, dans cet ordre, 15, 8, 20, 5, 12, 25, 10, 18, 2 dans un arbre vide. Donner sa taille et sa hauteur.

  2. Dessiner l’ABR obtenu en insérant les mêmes valeurs dans l’ordre croissant 2, 5, 8, 10, 12, 15, 18, 20, 25. Taille ? Hauteur ? Pourquoi parle-t-on de « peigne » ?

  3. Proposer un ordre d’insertion de ces neuf valeurs qui donne un arbre de hauteur \(4\) différent de celui de la question 1.

Corrigé

Avec ces solutions, les six tests du fichier tp_arbres_depart.py affichent [OK].

1. Arbre de gauche : taille \(9\), hauteur \(4\) (chemin 15--8--5--2 ou 15--8--12--10).

2. Arbre du milieu : chaque valeur est plus grande que toutes les précédentes, donc elle va toujours à droite. Taille \(9\), hauteur \(9\) : chaque nœud n’a qu’un fils, l’arbre est une « dent de peigne », en fait une liste chaînée déguisée.

3. Par exemple 12, 5, 20, 2, 8, 15, 25, 10, 18 (arbre de droite) : hauteur \(4\). Un bon ordre commence par une valeur « médiane », puis les médianes de chaque moitié.

★★ Exercice 2 — Insérer sans récursivité #

▶ Compléter la méthode inserer(x) avec une boucle while : si l’arbre est vide, le nouveau nœud devient la racine ; sinon, on descend depuis la racine, à gauche si x est plus petit que la valeur du nœud courant, à droite s’il est plus grand, jusqu’à trouver une place libre (None) où l’on accroche Noeud(x). La méthode renvoie True si x a été ajouté, False s’il était déjà présent (l’arbre est alors inchangé). Penser à mettre _taille à jour.

Coup de pouce

Garder une variable n sur le nœud courant. À chaque tour : si x == n.valeur, renvoyer False ; si x < n.valeur et que n.gauche est None, on accroche le nouveau nœud à gauche ; sinon on descend n = n.gauche. Même chose à droite. Un booléen place, qui passe à True quand le nœud est accroché, sert de condition à la boucle : while not place.

>>> a = ABR()
>>> for v in [15, 8, 20, 5, 12, 25, 10, 18, 2]:
...     a.inserer(v)
>>> a.taille(), a.hauteur()
(9, 4)
>>> a.inserer(12)
False

Le test vérifie aussi que _taille est égal à taille(a._racine). Quel est l’intérêt de tenir à jour l’attribut _taille plutôt que d’appeler la fonction récursive taille à chaque fois ?

Corrigé
class ABR:
    def __init__(self):
        self._racine = None
        self._taille = 0

    def inserer(self, x):
        nouveau = Noeud(x)
        if self._racine is None:
            self._racine = nouveau
            self._taille = 1
            return True
        n = self._racine
        place = False                      # le nouveau noeud est-il accroche ?
        while not place:
            if x == n.valeur:              # deja present : on ne fait rien
                return False
            if x < n.valeur:
                if n.gauche is None:
                    n.gauche = nouveau
                    place = True
                else:
                    n = n.gauche
            else:
                if n.droite is None:
                    n.droite = nouveau
                    place = True
                else:
                    n = n.droite
        self._taille = self._taille + 1
        return True

L’attribut _taille répond immédiatement, alors que la fonction taille parcourt tout l’arbre (\(n\) appels) à chaque fois. En contrepartie, il faut le tenir à jour dans chaque méthode qui modifie l’arbre : c’est un invariant que le test vérifie.

Chercher#

★★ Exercice 3 — Chercher en comptant ses pas #

  1. ▶ Écrire la méthode contient(x), itérative, qui renvoie le couple (présent, visites) : un booléen, et le nombre de nœuds visités pendant la recherche.

    >>> a.contient(15), a.contient(10), a.contient(13)
((True, 1), (True, 4), (False, 3))

  2. Justifier, sur l’arbre de la question 1 de l’exercice 1, que a.contient(13) visite \(3\) nœuds. Pourquoi le nombre de visites ne dépasse-t-il jamais la hauteur de l’arbre ?

Corrigé

1.

    def contient(self, x):
        n = self._racine
        visites = 0
        while n is not None:
            visites = visites + 1
            if x == n.valeur:
                return True, visites
            if x < n.valeur:
                n = n.gauche
            else:
                n = n.droite
        return False, visites

2. Pour 13 : 15 (on va à gauche), 8 (à droite), 12 (à droite) : sous-arbre vide, absent, \(3\) visites. Chaque visite descend d’un niveau, sur un unique chemin partant de la racine : on visite au plus autant de nœuds que le plus long chemin racine–feuille en contient, c’est-à-dire la hauteur.

★ Exercice 4 — Le plus petit et le plus grand #

▶ Écrire minimum() et maximum(), qui lèvent ValueError("arbre vide") sur un arbre vide (avec raise, comme au chapitre Programmation orientée objet). Où se trouve la plus petite valeur d’un ABR ? Est-ce forcément une feuille ?

Coup de pouce

Depuis la racine, descendre toujours du même côté tant que c’est possible.

Corrigé
    def minimum(self):
        if self._racine is None:
            raise ValueError("arbre vide")
        n = self._racine
        while n.gauche is not None:
            n = n.gauche
        return n.valeur

    def maximum(self):
        if self._racine is None:
            raise ValueError("arbre vide")
        n = self._racine
        while n.droite is not None:
            n = n.droite
        return n.valeur

Le minimum est le nœud le plus à gauche : il n’a pas de fils gauche, mais pas forcément une feuille (il peut avoir un fils droit, comme 2 dans l’arbre en peigne).

Le parcours infixe trie#

★★ Exercice 5 — Infixe et tri par ABR #

  1. ▶ Écrire la méthode infixe(), qui renvoie la liste des valeurs dans l’ordre du parcours infixe. On pourra définir, à l’intérieur de la méthode, une fonction récursive parcours(n) qui ajoute les valeurs du sous-arbre de racine n à une liste res.

    Coup de pouce

    parcours(n) : si n n’est pas None, parcourir le sous-arbre gauche, ajouter n.valeur à res, puis parcourir le sous-arbre droit. La méthode appelle parcours(self._racine) puis renvoie res.

  2. Sur l’arbre de l’exercice 1, que renvoie infixe() ? Expliquer, à l’aide de la définition d’un ABR, pourquoi le parcours infixe donne toujours les valeurs dans l’ordre croissant.

  3. ▶ En déduire une fonction tri_abr(tab) de trois lignes (sans compter la ligne def) qui trie une liste. Que deviennent les doublons ?

    >>> tri_abr([5, 3, 9, 3, 1, 7])
[1, 3, 5, 7, 9]

  4. ▶ Tester tri_abr sur \(200\) listes aléatoires en comparant son résultat à sorted(set(t)), la liste triée sans doublon (set(t) est l’ensemble des valeurs de t, sans répétition : voir l’encadré du défi Crab Combat, chapitre 4).

Corrigé

1. et 3.

    def infixe(self):
        res = []
        def parcours(n):
            if n is not None:
                parcours(n.gauche)
                res.append(n.valeur)
                parcours(n.droite)
        parcours(self._racine)
        return res

def tri_abr(tab):
    arbre = ABR()
    for x in tab:
        arbre.inserer(x)
    return arbre.infixe()

Autre méthode : sans fonction intérieure, une fonction récursive qui renvoie la liste infixe d’un sous-arbre : celle de gauche, puis la racine, puis celle de droite, recollées par concaténation.

def infixe_noeud(n):
    if n is None:
        return []
    return infixe_noeud(n.gauche) + [n.valeur] + infixe_noeud(n.droite)

    def infixe(self):                      # dans la classe ABR
        return infixe_noeud(self._racine)

2. [2, 5, 8, 10, 12, 15, 18, 20, 25]. En chaque nœud, le parcours infixe écrit d’abord tout le sous-arbre gauche (valeurs plus petites), puis le nœud, puis tout le sous-arbre droit (valeurs plus grandes) ; comme c’est vrai à tous les niveaux, la liste obtenue est croissante.

3. Les doublons disparaissent, car inserer les refuse : tri_abr renvoie sorted(set(tab)).

4. Les \(200\) comparaisons avec sorted(set(t)) sont toutes égales.

for essai in range(200):
    t = [random.randint(0, 50) for i in range(random.randint(0, 30))]
    assert tri_abr(t) == sorted(set(t))

Mesurer la hauteur#

Le cours affirme qu’un ABR de \(n\) valeurs « bien rempli » a une hauteur proche de \(\log_2(n)\), mais qu’un ABR déséquilibré peut atteindre une hauteur \(n\). Vérifions-le.

★★ Exercice 6 — Au hasard ou dans l’ordre #

  1. ▶ Écrire hauteur_triee(n), qui renvoie la hauteur de l’ABR obtenu en insérant 0, 1, …, n-1 dans l’ordre, et hauteur_aleatoire(n, essais=20), qui renvoie la hauteur moyenne sur essais ABR obtenus en insérant ces mêmes entiers dans un ordre aléatoire (random.shuffle).

    Coup de pouce

    Pour hauteur_aleatoire : à chaque essai, construire valeurs = [i for i in range(n)], la mélanger, l’insérer dans un nouvel ABR, puis ajouter sa hauteur à un total.

  2. ▶ Recopier et compléter sur le cahier le tableau suivant (la hauteur triée pour \(n = 10\,000\) se déduit sans calcul).

    \(n\) \(10\) \(100\) \(1\,000\) \(10\,000\)
    \(\log_2(n)\) (calculatrice) \(3{,}3\)
    hauteur moyenne, au hasard
    hauteur, valeurs triées

  3. Que vaut à peu près le rapport entre la hauteur moyenne au hasard et \(\log_2(n)\) ? Comment évolue la hauteur au hasard quand \(n\) est multiplié par \(10\) ?

  4. ▶ Tracer les deux courbes avec matplotlib, ainsi que \(\log_2(n)\) (valeur approchée par une fonction log2(n) qui compte le nombre de divisions par \(2\) nécessaires pour passer de \(n\) à \(1\) ou moins), pour \(n\) parmi 10, 20, 50, 100, 200, 500, 1000, 2000 (valeurs triées) et jusqu’à 10000 (au hasard). Les échelles logarithmiques (plt.xscale("log") et plt.yscale("log")) rendent le graphique lisible.

  5. Le fichier de départ commence par sys.setrecursionlimit(20000). Sans cette ligne, quel calcul échouerait, et pourquoi ? (Penser à la forme de l’arbre et à la fonction hauteur.)

Corrigé

1.

def hauteur_triee(n):
    arbre = ABR()
    for v in range(n):
        arbre.inserer(v)
    return arbre.hauteur()

def hauteur_aleatoire(n, essais=20):
    total = 0
    for k in range(essais):
        valeurs = [i for i in range(n)]
        random.shuffle(valeurs)
        arbre = ABR()
        for v in valeurs:
            arbre.inserer(v)
        total = total + arbre.hauteur()
    return total / essais

2. Mesures obtenues (random.seed(2026) exécuté une seule fois, puis hauteur_aleatoire(n) appelée pour \(n = 10\), \(100\), \(1\,000\), \(10\,000\) dans cet ordre ; sans graine, les moyennes au hasard varient d’une ou deux unités) :

\(n\) \(10\) \(100\) \(1\,000\) \(10\,000\)
\(\log_2(n)\) \(3{,}3\) \(6{,}6\) \(10{,}0\) \(13{,}3\)
hauteur moyenne, au hasard \(5{,}45\) \(12{,}8\) \(22{,}3\) \(31{,}05\)
hauteur, valeurs triées \(10\) \(100\) \(1\,000\) \(10\,000\)

3. Au hasard, la hauteur vaut environ 2 à 2,3 fois \(\log_2(n)\) (un peu moins pour les petites valeurs de \(n\)) : elle n’augmente que de \(7\) à \(10\) environ quand \(n\) est multiplié par \(10\) (croissance logarithmique). Avec des valeurs triées, la hauteur vaut \(n\) : elle est multipliée par \(10\).

4.

import matplotlib.pyplot as plt

def log2(n):
    """Nombre de divisions par 2 pour passer de n a 1 ou moins (log2(n) arrondi au-dessus)"""
    k = 0
    while n > 1:
        n = n / 2
        k = k + 1
    return k

ns = [10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000]
nt = [n for n in ns if n <= 2000]
plt.plot(nt, [hauteur_triee(n) for n in nt], "o-", label="valeurs triees")
plt.plot(ns, [hauteur_aleatoire(n) for n in ns], "o-", label="au hasard")
plt.plot(ns, [log2(n) for n in ns], "--", label="log2(n)")
plt.xscale("log")
plt.yscale("log")
plt.xlabel("n")
plt.ylabel("hauteur")
plt.legend()
plt.show()

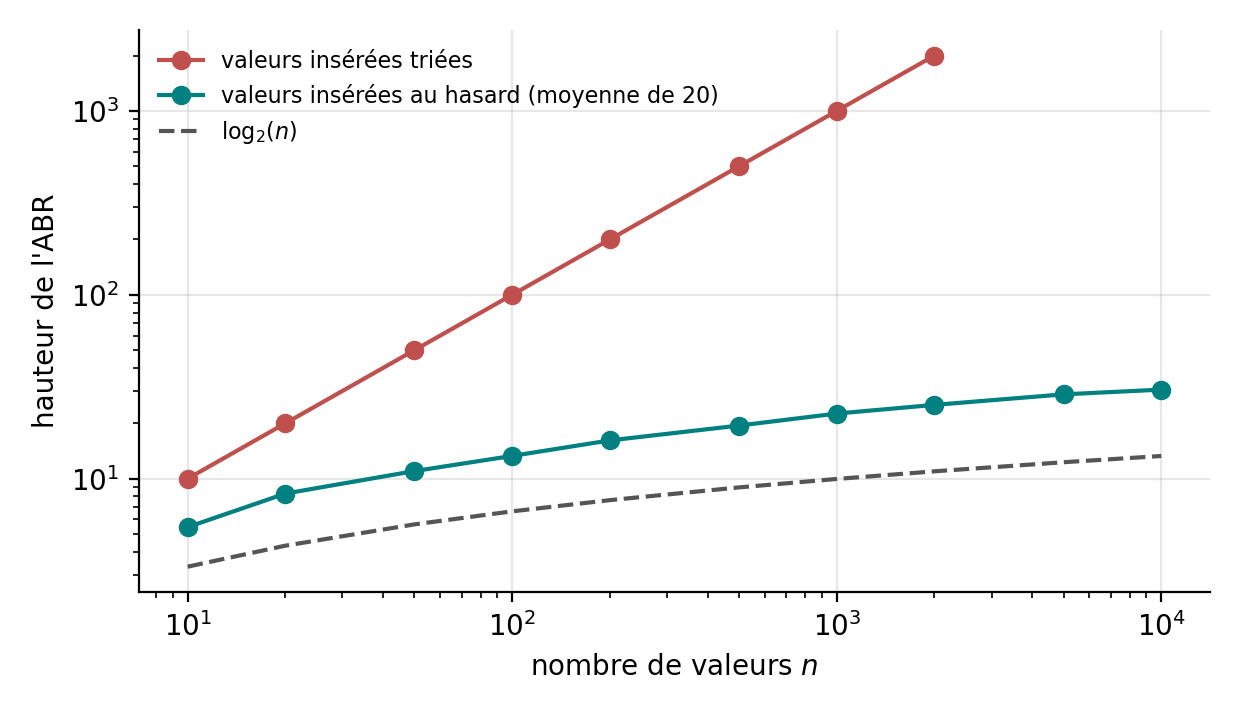

En échelles logarithmiques, la droite rouge (pente \(1\)) traduit une hauteur proportionnelle à \(n\) ; la courbe verte reste parallèle à \(\log_2(n)\), environ deux fois au-dessus.

5. hauteur est récursive : sur un peigne de \(1\,000\) nœuds ou plus, elle s’appelle elle-même \(1\,000\) fois en cascade, ce qui dépasse la limite par défaut de Python (environ \(1\,000\) appels imbriqués) : RecursionError. L’insertion, écrite avec une boucle, n’a pas ce problème.

★★ Exercice 7 — Ce que cela coûte vraiment #

▶ On insère les entiers de \(0\) à \(999\), une fois dans un ordre aléatoire (arbre ar), une fois dans l’ordre (arbre at). Pour chaque arbre, calculer le nombre moyen et le nombre maximal de nœuds visités par contient(v) quand v parcourt range(1000). Comparer avec la recherche dans une liste non triée, puis avec la recherche dichotomique dans une liste triée (Première). Conclure : quand un ABR est-il intéressant ?

Corrigé
random.seed(2026)
valeurs = [i for i in range(1000)]
random.shuffle(valeurs)
ar = ABR()
at = ABR()
for v in valeurs:
    ar.inserer(v)
for v in range(1000):
    at.inserer(v)
for arbre in [ar, at]:
    visites = [arbre.contient(v)[1] for v in range(1000)]
    total = 0
    pire = 0
    for nb in visites:
        total += nb
        if nb > pire:
            pire = nb
    print(total / 1000, pire)

Arbre au hasard : 11,8 visites en moyenne, 22 au pire (sa hauteur). Arbre trié : 500,5 en moyenne, 1000 au pire — exactement comme une recherche séquentielle dans une liste non triée (\(500{,}5\) et \(1\,000\)). La dichotomie dans une liste triée fait au plus \(10\) comparaisons. Un ABR n’est intéressant que s’il reste peu haut ; il a alors l’avantage sur la liste triée d’accepter des insertions rapides (pas de décalage).

Application : l’index d’un texte#

À la fin d’un livre, l’index donne, pour chaque mot important, les pages où il apparaît, par ordre alphabétique. On le construit avec un ABR dont les clés sont des mots (les chaînes se comparent avec < dans l’ordre du dictionnaire) et dont chaque nœud (classe fournie NoeudIndex) porte aussi la liste lignes des numéros de lignes où le mot apparaît.

★★ Exercice 8 — Construire et interroger l’index #

  1. ▶ Compléter la méthode ajouter(mot, ligne) de la classe Index : on descend dans l’ABR comme pour inserer ; si le mot est absent, on crée son nœud (et l’on incrémente _nb_mots) ; on ajoute ensuite ligne à la liste du nœud, sauf si ce numéro y figure déjà (les lignes arrivent dans l’ordre : il suffit de regarder le dernier).

    Coup de pouce

    Écrire la boucle while n.valeur != mot : à chaque tour, si le fils où il faut descendre est None, on y crée d’abord un NoeudIndex(mot), puis on descend. En sortie de boucle, n est le nœud du mot.

  2. ▶ Écrire lignes(mot) (recherche itérative) et afficher() (parcours infixe), puis construire l’index du texte fourni avec idx = indexer(TEXTE).

    >>> idx.lignes("hauteur")
[6, 9, 12]
>>> idx.afficher()
a : 9
arbre : 1, 6, 8
arbres : 11
...

  3. Combien de mots différents l’index contient-il ? Comparer la hauteur de l’index à \(\log_2\) de ce nombre. Les mots d’un texte arrivent-ils « au hasard » ou « triés » ?

  4. Où les mots à, élimine et équilibré apparaissent-ils dans l’affichage ? Expliquer (ord("é") et ord("z") aideront). Proposer une façon d’obtenir un vrai ordre alphabétique.

Corrigé

1. et 2.

    def ajouter(self, mot, ligne):
        if self._racine is None:
            self._racine = NoeudIndex(mot)
            self._nb_mots = 1
        n = self._racine
        while n.valeur != mot:
            if mot < n.valeur:
                if n.gauche is None:
                    n.gauche = NoeudIndex(mot)
                    self._nb_mots = self._nb_mots + 1
                n = n.gauche
            else:
                if n.droite is None:
                    n.droite = NoeudIndex(mot)
                    self._nb_mots = self._nb_mots + 1
                n = n.droite
        if n.lignes == [] or n.lignes[-1] != ligne:
            n.lignes.append(ligne)

    def lignes(self, mot):
        n = self._racine
        while n is not None:
            if mot == n.valeur:
                return n.lignes
            if mot < n.valeur:
                n = n.gauche
            else:
                n = n.droite
        return []

    def afficher(self):
        def parcours(n):
            if n is not None:
                parcours(n.gauche)
                texte = str(n.lignes[0])
                for i in range(1, len(n.lignes)):
                    texte = texte + ", " + str(n.lignes[i])
                print(n.valeur, ":", texte)
                parcours(n.droite)
        parcours(self._racine)

3. L’index contient 77 mots différents ; sa hauteur est 15, pour \(\log_2(77) \approx 6{,}3\). Les mots d’un texte n’arrivent ni triés ni vraiment au hasard : l’arbre est plus haut que le minimum possible (\(7\)), mais très loin du peigne (\(77\)).

4. Ils apparaissent à la fin, après valeurs : à, puis égale, élimine, équilibré, équilibrés. Python compare les chaînes caractère par caractère selon leur code : ord("é") vaut \(233\) et ord("à") \(224\), bien plus que ord("z") \(= 122\). Pour un vrai ordre alphabétique, on peut ranger les nœuds selon une clé sans accents (fonction qui remplace é, è, ê par e, à par a, etc.) tout en affichant le mot d’origine.

★★★ Exercice 9 — Défi — toutes les valeurs d’un intervalle #

  1. ▶ Écrire la méthode entre(a, b) de la classe ABR, qui renvoie le couple formé de la liste croissante des valeurs v telles que a <= v <= b, et du nombre de nœuds visités. Elle ne doit pas explorer les sous-arbres qui ne peuvent rien contenir d’utile : quand la valeur d’un nœud est inférieure ou égale à a, son sous-arbre gauche est inutile ; quand elle est supérieure ou égale à b, son sous-arbre droit l’est.

    >>> a.entre(9, 19)
([10, 12, 15, 18], 6)

  2. ▶ Sur les arbres ar et at de l’exercice 7, comparer le nombre de nœuds visités par entre(500, 509).

  3. ▶ (Application.) Écrire, dans la classe Index, une méthode commencant_par(prefixe) qui renvoie les mots de l’index commençant par prefixe, dans l’ordre, en élaguant de la même façon : c’est le principe de l’autocomplétion. Par exemple, commencant_par("arb") renvoie [’arbre’, ’arbres’].

Corrigé
    def entre(self, a, b):
        res = []
        def parcours(n):                     # renvoie le nombre de noeuds visites
            if n is None:
                return 0
            visites = 1
            if a < n.valeur:                 # a gauche, il peut y avoir des valeurs >= a
                visites = visites + parcours(n.gauche)
            if a <= n.valeur <= b:
                res.append(n.valeur)
            if n.valeur < b:                 # a droite, il peut y avoir des valeurs <= b
                visites = visites + parcours(n.droite)
            return visites
        nb = parcours(self._racine)
        return res, nb

1. Sur l’arbre de l’exercice 1 : ([10, 12, 15, 18], 6) — les nœuds 5, 2 et 25 ne sont jamais visités.

2. entre(500, 509) visite 24 nœuds dans ar, contre 510 dans at (il faut descendre le peigne jusqu’à 509).

3. Un mot commence par prefixe s’il est compris entre prefixe et les mots qui le prolongent ; on élague donc de la même façon :

    def commencant_par(self, prefixe):
        res = []
        def parcours(n):
            if n is None:
                return
            if prefixe < n.valeur:
                parcours(n.gauche)
            commence = n.valeur[:len(prefixe)] == prefixe   # memes premieres lettres ?
            if commence:
                res.append(n.valeur)
            if n.valeur < prefixe or commence:
                parcours(n.droite)
        parcours(self._racine)
        return res

commencant_par("arb") renvoie [’arbre’, ’arbres’] ; commencant_par("rech") renvoie [’recherche’].

Bilan à rédiger#

Exercice 10 — Ce que j’ai mesuré #

Rédiger, en une dizaine de lignes, un bilan qui répond aux questions suivantes.

  1. De quoi dépend le coût d’une recherche dans un ABR ? Citer vos mesures pour \(n = 1\,000\) (hauteur, nombre moyen de visites) dans les deux cas.

  2. Dans quelles situations réelles risque-t-on d’insérer des valeurs déjà triées ? Comment une base de données pourrait-elle s’en protéger ? (Penser à la hauteur de l’arbre : quelle forme faudrait-il lui garantir, quel que soit l’ordre des insertions ?)

  3. Quelles propriétés de l’ABR l’index a-t-il utilisées ? Citer deux méthodes du TP et la propriété dont chacune dépend.

Corrigé

Éléments attendus :

  • Le coût d’une recherche est au plus la hauteur ; il dépend donc de la forme de l’arbre, c’est-à-dire de l’ordre d’insertion. Pour \(n = 1\,000\) : hauteur \(\approx 22\) et \(\approx 12\) visites en moyenne au hasard ; hauteur \(1\,000\) et \(500\) visites en moyenne avec des valeurs triées.

  • Valeurs triées en pratique : numéros de dossiers ou d’élèves attribués dans l’ordre, dates d’inscription, identifiants croissants d’une base. Les bases de données utilisent des arbres équilibrés (B-arbres) qui se réorganisent pour garder une hauteur petite.

  • L’index utilise l’ordre de l’ABR : la recherche (lignes, ajouter) descend d’un seul côté à chaque nœud ; l’affichage (afficher) repose sur le fait que le parcours infixe donne les clés triées ; commencant_par élague grâce à l’ordre.

TP 2 Le morpion imbattable#

arbres de jeu et algorithme minimax

Durée : 3 h environ (deux séances) · Sur machine, seul ou par deux

Fichiers à télécharger

dossier en ligne archive .zip

But du TP

Programmer un joueur de morpion qui ne perd jamais. L’idée : depuis la position courante, la machine imagine toutes les suites possibles de la partie. Ces suites forment un arbre, l’arbre de jeu, que l’on parcourt récursivement en supposant que l’adversaire joue, lui aussi, parfaitement : c’est l’algorithme minimax. On réinvestit tout le chapitre : vocabulaire des arbres (racine, fils, feuilles, hauteur), parcours en profondeur, fonctions récursives. ▶ signale ce qui est à programmer et tester.

Consignes

  • Les exercices marqués « défi » sont pour aller plus loin.

  • Le fichier tp_morpion_minimax_depart.py est à télécharger (lien ci-dessus) : l’affichage d’une grille, la fonction adversaire, une fonction partie pour jouer contre la machine, les squelettes des fonctions à écrire et, en fin de fichier, des tests. Relancer le fichier après chaque partie : chaque ligne [A FAIRE] doit devenir [OK]. Certains tests explorent tout l’arbre du jeu : ils prennent quelques secondes.

  • Conventions du cours : la profondeur d’un nœud compte les arêtes (racine à la profondeur \(0\)) ; la hauteur d’un arbre compte les nœuds (racine seule \(\to\) hauteur \(1\)).

  • Usage de l’IA, indiqué sur chaque exercice : aucune ; en appui (déboguer, reformuler, vérifier ; la réponse finale est écrite et comprise par vous) ; l’exercice s’appuie sur une réponse d’IA. Voir la charte d’usage de l’IA.

Représenter le jeu#

Rappel des règles : deux joueurs, X et O, posent à tour de rôle leur symbole dans une case vide d’une grille \(3 \times 3\) ; X commence toujours. Le premier qui aligne trois symboles (ligne, colonne ou diagonale) gagne ; si la grille est pleine sans alignement, la partie est nulle.

La grille en Python

Les cases sont numérotées de \(0\) à \(8\), ligne par ligne (figure de gauche). Une grille est une liste de 9 caractères : "X", "O", ou "." pour une case vide (constante VIDE). La fonction fournie depuis_texte fabrique une grille à partir d’une chaîne, ce qui évite d’écrire de longues listes :

>>> g = depuis_texte("XOXOOX...")
>>> g
['X', 'O', 'X', 'O', 'O', 'X', '.', '.', '.']

Les huit alignements gagnants sont donnés par la liste LIGNES de triplets de numéros de cases : (0, 1, 2), (3, 4, 5), (6, 7, 8) pour les lignes, puis les trois colonnes et les deux diagonales.

★ Exercice 1 — Lire une grille #

On considère les grilles "XO.OX...X", "XOX.OX.O." et "XOXOOX...".

  1. Dessiner chacune des trois grilles.

  2. Pour chacune, dire si un joueur a gagné et, si oui, lequel et grâce à quel triplet de LIGNES.

  3. Justifier que, dans une partie qui n’est pas finie, c’est à X de jouer si et seulement si la grille contient autant de X que de O. À qui est-ce le tour dans la troisième grille ?

  4. Écrire les huit triplets de LIGNES.

Corrigé

On donne une version simple de chaque fonction ; d’autres écritures sont possibles. Avec ces solutions, les sept tests du fichier tp_morpion_minimax_depart.py affichent [OK]. Les temps de calcul indiqués sont des ordres de grandeur : ils dépendent de la machine.

1. et 2. Grille "XO.OX...X" : X a gagné grâce à la diagonale (0, 4, 8). Grille "XOX.OX.O." : O a gagné grâce à la colonne du milieu (1, 4, 7). Grille "XOXOOX..." : personne n’a gagné.

3. X commence, puis les joueurs alternent. Après chaque paire de coups (un X puis un O), il y a autant de X que de O : c’est alors à X de jouer. Après un coup de X non suivi de la réponse de O, il y a un X de plus : c’est à O de jouer. Dans la troisième grille, il y a trois X et trois O : c’est à X de jouer.

4. Lignes (0, 1, 2), (3, 4, 5), (6, 7, 8) ; colonnes (0, 3, 6), (1, 4, 7), (2, 5, 8) ; diagonales (0, 4, 8) et (2, 4, 6).

★ Exercice 2 — Les règles en Python #

  1. ▶ Écrire coups_possibles(grille), qui renvoie la liste croissante des numéros des cases vides. Une liste par compréhension suffit.

    >>> coups_possibles(depuis_texte("XOXOOX..."))
[6, 7, 8]

  2. ▶ Écrire gagnant(grille), qui renvoie "X" ou "O" si ce joueur a aligné trois symboles, et None sinon.

    Coup de pouce

    Parcourir les triplets avec for a, b, c in LIGNES: ; il y a un gagnant si la case a n’est pas vide et si les cases a, b et c contiennent le même symbole. Penser au cas de la grille vide : trois cases "." identiques ne font pas un gagnant !

  3. ▶ Écrire est_finie(grille), qui renvoie True si quelqu’un a gagné ou si la grille est pleine.

Corrigé
def coups_possibles(grille):
    return [i for i in range(9) if grille[i] == VIDE]

def gagnant(grille):
    for a, b, c in LIGNES:
        if grille[a] != VIDE and grille[a] == grille[b] and grille[b] == grille[c]:
            return grille[a]
    return None

def est_finie(grille):
    return gagnant(grille) is not None or coups_possibles(grille) == []

Le test grille[a] != VIDE est indispensable : sans lui, trois cases vides alignées feraient de "." un « gagnant ».

★★ Exercice 3 — Jouer sans abîmer la grille #

  1. On propose la version suivante de jouer. Qu’affiche la console à la fin de ces instructions ? Pourquoi la grille g a-t-elle changé ?

    def jouer_faux(grille, case, joueur):
    nouvelle = grille
    nouvelle[case] = joueur
    return nouvelle

    >>> g = depuis_texte("XOXOOX...")
>>> h = jouer_faux(g, 8, "X")
>>> g

  2. ▶ Écrire jouer(grille, case, joueur), qui renvoie une nouvelle grille dans laquelle joueur a joué dans case, sans modifier grille. La compréhension [c for c in grille] fabrique une copie de la liste.

  3. Dans la suite, depuis une même position, on va essayer tous les coups possibles l’un après l’autre. Expliquer pourquoi jouer_faux rendrait ces essais faux.

Corrigé

1. La console affiche [’X’, ’O’, ’X’, ’O’, ’O’, ’X’, ’.’, ’.’, ’X’] : la grille g a été modifiée. L’affectation nouvelle = grille ne copie pas la liste ; elle donne un deuxième nom à la même liste. Modifier nouvelle[case], c’est donc modifier grille, et h et g désignent la même liste.

2.

def jouer(grille, case, joueur):
    nouvelle = [c for c in grille]   # une vraie copie
    nouvelle[case] = joueur
    return nouvelle

3. Avec jouer_faux, quand on essaie le coup 6 puis le coup 7 depuis la même position, le symbole posé en 6 serait encore présent lors de l’essai suivant : chaque essai partirait d’une grille déjà modifiée par les précédents, et l’arbre exploré serait faux.

L’arbre de jeu#

L’arbre de jeu

À partir d’une position, on construit un arbre :

  • la racine est la position de départ ;

  • les fils d’un nœud sont les positions obtenues en jouant chacun des coups possibles (le joueur change à chaque niveau) ;

  • les feuilles sont les parties finies (victoire ou grille pleine).

Un chemin de la racine à une feuille raconte une partie. La profondeur d’un nœud est le nombre de coups joués depuis la racine. Ce n’est pas un arbre binaire : un nœud peut avoir jusqu’à \(9\) fils.

★★ Exercice 4 — Un petit arbre de jeu, à la main #

On part de la grille "XOXOOX..." ; c’est à X de jouer.

  1. Dessiner sur le cahier l’arbre de jeu complet : chaque nœud est une petite grille, chaque arête est étiquetée par le numéro de la case jouée.

  2. Donner la taille de cet arbre, sa hauteur et son nombre de feuilles. Combien de parties différentes peuvent se jouer à partir de cette position ?

  3. Pour chaque feuille, indiquer le résultat de la partie : victoire de X, victoire de O, ou nul.

  4. Une feuille est-elle forcément à la profondeur maximale ? Justifier sur l’exemple.

Corrigé

1. Arbre de jeu de la grille "XOXOOX..." (le dernier coup joué est en couleur ; le numéro de la case jouée est sur chaque arête). Les valeurs, en gras à droite des grilles, sont celles de l’exercice 6.

2. Taille : \(11\) nœuds. Hauteur : \(4\) (par exemple le chemin racine \(\to\) 6 \(\to\) 8 \(\to\) 7 compte \(4\) nœuds). Feuilles : \(5\), donc \(5\) parties différentes possibles.

3. Voir la figure : X gagne dans deux parties (coup 8 immédiat ; 7, 6, 8), O gagne dans une (6 puis 7 : colonne du milieu), deux parties sont nulles.

4. Non : une feuille est une partie finie, ce qui peut arriver avant que la grille soit pleine. Ici, la feuille « X joue 8 » est à la profondeur \(1\) et la feuille « 6 puis 7 » à la profondeur \(2\), alors que la profondeur maximale est \(3\).

★ Exercice 5 — L’arbre complet du morpion #

On part maintenant de la grille vide.

  1. Combien la racine a-t-elle de fils ? Et chacun de ces fils ? Quelle est la hauteur de l’arbre de jeu complet ?

  2. Si aucune partie ne s’arrêtait avant que la grille soit pleine, combien y aurait-il de parties ? (Exprimer le résultat avec une factorielle, puis le calculer.)

  3. Toujours sous cette hypothèse, combien l’arbre aurait-il de nœuds ? (Faire la somme niveau par niveau : \(1 + 9 + 9 \times 8 + \dots\))

  4. Les vrais nombres sont-ils plus grands ou plus petits ? Pourquoi ? On les calculera par programme à l’exercice 8.

Corrigé

1. La racine a \(9\) fils (9 cases libres), chacun d’eux a \(8\) fils, etc. Il y a au plus \(9\) coups dans une partie : la hauteur de l’arbre est \(1 + 9 = 10\) (on compte les nœuds).

2. Il y aurait \(9 \times 8 \times 7 \times \dots \times 1 = 9! = 362\,880\) parties.

3. Le niveau \(k\) contiendrait \(9 \times 8 \times \dots \times (9 - k + 1)\) nœuds, d’où \(1 + 9 + 72 + 504 + 3\,024 + 15\,120 + 60\,480 + 181\,440 + 362\,880 + 362\,880 = 986\,410\) nœuds.

4. Les vrais nombres sont plus petits, car beaucoup de parties s’arrêtent avant que la grille soit pleine (une victoire est possible dès le 5e coup) : leurs nœuds n’ont pas de descendants. On trouvera \(549\,946\) nœuds et \(255\,168\) parties à l’exercice 8.

L’algorithme minimax#

Le principe de minimax

On donne un score à chaque feuille, toujours du point de vue de X : \(+1\) si X a gagné, \(-1\) si O a gagné, \(0\) pour un nul. X cherche donc à obtenir le score le plus grand (on l’appelle MAX), O le plus petit (MIN). La valeur d’un nœud se calcule en remontant depuis les feuilles :

  • la valeur d’une feuille est son score ;

  • si c’est à MAX de jouer, la valeur du nœud est le maximum des valeurs de ses fils ;

  • si c’est à MIN de jouer, c’est le minimum des valeurs de ses fils.

On écrit aussi « min-max », comme dans l’exercice 19 du chapitre (Puissance 4). La valeur de la racine est ce que MAX est sûr d’obtenir, quoi que fasse l’adversaire ; le bon coup est celui qui mène au fils de meilleure valeur. On suppose ainsi que l’adversaire joue parfaitement : c’est le pire cas, donc le plus prudent.

Exemple : MAX (carré) a trois coups A, B, C ; MIN (rond) répond. Les nœuds MIN valent \(\min(5, 9) = 5\), \(\min(2, 11) = 2\), \(\min(7, 6) = 6\) ; la racine vaut \(\max(5, 2, 6) = 6\) : MAX joue C. La meilleure feuille (\(11\)) est sous B, mais MIN ne laissera jamais MAX l’atteindre : jouer B rapporterait \(2\).

★ Exercice 6 — Remonter les valeurs #

  1. Recopier l’arbre ci-dessous et calculer la valeur de chaque nœud. MAX joue à la racine, puis MIN, puis MAX.

  2. Quel coup MAX doit-il jouer ? Quel score est-il sûr d’obtenir ?

  3. La plus grande feuille sous A vaut \(8\) et la plus grande sous B vaut \(9\). Un joueur « optimiste » qui choisirait la branche contenant la meilleure feuille aurait-il raison ici ? Et dans l’exemple de l’encadré ?

  4. Reprendre l’arbre de jeu de l’exercice 4 : calculer la valeur de chaque nœud et en déduire le coup que doit jouer X.

Corrigé

1.

2. MAX joue A et il est sûr d’obtenir \(7\).

3. Non. L’optimiste choisirait B (qui contient la feuille \(9\)) ; mais MIN répondrait par le premier fils de B, et MAX n’obtiendrait que \(2\). Dans l’encadré, de même, l’optimiste choisirait B (feuille \(11\)) et n’obtiendrait que \(2\) au lieu de \(6\). C’est tout l’intérêt de minimax : raisonner sur ce que l’adversaire laissera obtenir.

4. Voir les valeurs sur la figure de l’exercice 4 : le fils « 6 » vaut \(\min(-1, 0) = -1\), le fils « 7 » vaut \(\min(+1, 0) = 0\), le fils « 8 » est une victoire, \(+1\). La racine vaut \(\max(-1, 0, +1) = +1\) : X joue 8 et gagne.

★★ Exercice 7 — Programmer minimax #

  1. ▶ Écrire score_final(grille), qui renvoie le score d’une partie finie : \(1\), \(-1\) ou \(0\).

  2. ▶ Écrire la fonction récursive minimax(grille, joueur), qui renvoie la valeur de la position grille quand c’est à joueur de jouer. Quelle est la condition d’arrêt (le cas de base) ?

    Coup de pouce

    Condition d’arrêt : si la partie est finie, renvoyer score_final(grille). Sinon, chercher le maximum (pour "X") ou le minimum (pour "O") des valeurs des fils, comme dans une recherche de maximum : partir de valeur = -100 pour "X" (100 pour "O"), puis, pour chaque case c de coups_possibles(grille), calculer s = minimax(jouer(grille, c, joueur), adversaire(joueur)) et remplacer valeur par max(valeur, s) (ou min(valeur, s)).

    >>> minimax(depuis_texte("XOXOOX..."), "X")
1
>>> minimax(depuis_texte("X..OO.X.."), "X")
0

  3. Comparer la première valeur avec celle trouvée à la main à l’exercice 6. Dessiner la seconde grille : pourquoi X ne peut-il pas espérer mieux qu’un nul ?

  4. ▶ Que renvoie minimax(grille_vide(), "X") ? Que peut-on en conclure sur le jeu de morpion ? Mesurer le temps de calcul avec time.perf_counter().

  5. Dans quel ordre les nœuds de l’arbre de jeu sont-ils visités par minimax ? Quel parcours du cours reconnaît-on, et dans quel ordre (préfixe, infixe ou suffixe) la valeur d’un nœud est-elle calculée par rapport à celles de ses fils ?

Corrigé

1. et 2.

def score_final(grille):
    g = gagnant(grille)
    if g == "X":
        return 1
    if g == "O":
        return -1
    return 0

def minimax(grille, joueur):
    if est_finie(grille):                      # condition d'arret
        return score_final(grille)
    if joueur == "X":
        valeur = -100                          # "moins l'infini"
    else:
        valeur = 100                           # "plus l'infini"
    for c in coups_possibles(grille):
        s = minimax(jouer(grille, c, joueur), adversaire(joueur))
        if joueur == "X":
            valeur = max(valeur, s)
        else:
            valeur = min(valeur, s)
    return valeur

La condition d’arrêt (le cas de base) : la partie est finie, c’est-à-dire que l’on est sur une feuille de l’arbre de jeu. Elle est toujours atteinte, car chaque appel récursif se fait sur une grille qui a une case vide de moins. Le maximum (ou le minimum) des valeurs des fils se calcule au fur et à mesure, comme une recherche de maximum dans une liste : on part d’une valeur qu’aucun score n’atteint (\(-100\) pour X, \(100\) pour O) et on la remplace par max(valeur, s) (ou min(valeur, s)) à chaque fils.

3. On retrouve la valeur \(+1\) de l’exercice 6. Dans la grille "X..OO.X..", O menace d’aligner (3, 4, 5) : X doit jouer 5, et n’a pas de double menace à créer ; O peut ensuite parer toutes les menaces de X. Le mieux que X puisse garantir est le nul.

4. minimax(grille_vide(), "X") vaut \(0\) : si les deux joueurs jouent parfaitement, le morpion se termine toujours par un match nul. Le calcul prend de l’ordre d’une à deux secondes sur un ordinateur, nettement plus dans un éditeur en ligne.

5. minimax explore entièrement le sous-arbre du premier coup avant de passer au deuxième : c’est un parcours en profondeur. La valeur d’un nœud n’est connue qu’après celles de tous ses fils : c’est l’ordre suffixe, comme pour le calcul de la taille ou de la hauteur d’un arbre.

★★ Exercice 8 — Compter les positions #

  1. ▶ Écrire minimax_compte(grille, joueur), qui fait le même calcul que minimax mais renvoie le couple (score, visites), où visites est le nombre de positions examinées (la position courante comprise). Sur la grille de l’exercice 4, on doit retrouver la taille de l’arbre.

    Coup de pouce

    Une feuille renvoie (score_final(grille), 1). Sinon, partir de visites = 1 et, pour chaque coup, récupérer le couple s, v renvoyé par l’appel récursif : mettre à jour valeur avec s comme dans minimax, et ajouter v à visites.

  2. ▶ Écrire nb_parties(grille, joueur), qui renvoie le nombre de feuilles de l’arbre de jeu, c’est-à-dire le nombre de parties possibles.

  3. ▶ Calculer ces deux nombres pour la grille vide et les comparer aux estimations de l’exercice 5.

  4. Le morpion ne compte en réalité que \(5\,478\) grilles différentes que l’on peut atteindre en jouant. Pourquoi minimax examine-t-il beaucoup plus de positions ? Donner deux suites de coups différentes qui mènent à la même grille. (On verra au chapitre Programmation dynamique comment éviter ces calculs répétés.)

Corrigé

1. et 2.

def minimax_compte(grille, joueur):
    if est_finie(grille):
        return score_final(grille), 1
    if joueur == "X":
        valeur = -100
    else:
        valeur = 100
    visites = 1                                # la position courante
    for c in coups_possibles(grille):
        s, v = minimax_compte(jouer(grille, c, joueur), adversaire(joueur))
        if joueur == "X":
            valeur = max(valeur, s)
        else:
            valeur = min(valeur, s)
        visites += v
    return valeur, visites

def nb_parties(grille, joueur):
    if est_finie(grille):
        return 1
    total = 0
    for c in coups_possibles(grille):
        total += nb_parties(jouer(grille, c, joueur), adversaire(joueur))
    return total

Sur la grille de l’exercice 4 : minimax_compte renvoie (1, 11) (on retrouve la taille \(11\)) et nb_parties renvoie 5.

3. Grille vide : (0, 549946) et 255168. C’est bien moins que les \(986\,410\) nœuds et \(362\,880\) parties de l’exercice 5, à cause des parties terminées avant que la grille soit pleine.

4. Une même grille peut être atteinte par plusieurs suites de coups : par exemple X en 0, O en 4, X en 8, et X en 8, O en 4, X en 0 donnent la même grille. L’arbre de jeu contient un nœud par suite de coups, donc la même position y apparaît plusieurs fois, et minimax recalcule sa valeur à chaque fois : \(549\,946\) nœuds pour seulement \(5\,478\) grilles distinctes.

★★ Exercice 9 — Choisir son coup, puis jouer #

  1. ▶ Écrire meilleur_coup(grille, joueur), qui renvoie la case à jouer : celle dont le fils a la meilleure valeur minimax pour joueur (la plus grande pour X, la plus petite pour O). En cas d’égalité, on garde la première case trouvée.

    Coup de pouce

    Initialiser meilleur avec le premier coup possible et meilleur_score avec sa valeur, puis parcourir tous les coups : la valeur du coup c est minimax(jouer(grille, c, joueur), adversaire(joueur)). Attention : après le coup de joueur, c’est à l’adversaire de jouer.

    >>> meilleur_coup(depuis_texte("XOXOOX..."), "X")     # gagner
8
>>> meilleur_coup(depuis_texte("X..OO.X.."), "X")     # bloquer
5
>>> meilleur_coup(depuis_texte("XX..O...."), "O")     # bloquer, cote O
2

  2. ▶ Lancer partie() (vous jouez X) puis partie("O") (la machine commence). Essayer de battre la machine. Y arrive-t-on ?

  3. Le premier coup de la machine, quand elle commence, est nettement plus long que les suivants. Expliquer.

Corrigé

1.

def meilleur_coup(grille, joueur):
    coups = coups_possibles(grille)
    meilleur = coups[0]
    meilleur_score = minimax(jouer(grille, meilleur, joueur), adversaire(joueur))
    for c in coups:
        s = minimax(jouer(grille, c, joueur), adversaire(joueur))
        if (joueur == "X" and s > meilleur_score) or (joueur == "O" and s < meilleur_score):
            meilleur = c
            meilleur_score = s
    return meilleur

Les comparaisons sont strictes : en cas d’égalité, on garde la première case trouvée.

2. On ne peut pas battre la machine : au mieux, la partie est nulle. Comme la valeur de la grille vide est \(0\), la machine sait toujours garantir au moins le nul ; et dès que l’humain commet une erreur qui lui donne un coup gagnant, elle le trouve.

3. Pour son premier coup sur la grille vide, la machine explore tout l’arbre de jeu (environ \(550\,000\) positions, et même un peu plus, car meilleur_coup recalcule la valeur du premier coup). Après deux coups, il ne reste que \(7\) cases vides : le sous-arbre à explorer compte au plus \(13\,700\) nœuds, et la réponse est quasi immédiate.

Gagner vite, perdre tard#

★★ Exercice 10 — Une machine qui ne se presse pas #
grille "XOOX....." grille "XXO..O..."

  1. Sur la grille de gauche, c’est à X de jouer. Quel coup gagne immédiatement ? ▶ Que renvoie meilleur_coup sur cette grille ? Calculer la valeur minimax de chaque coup possible et expliquer ce choix. La machine se trompe-t-elle ?

  2. Sur la grille de droite, c’est encore à X de jouer. Montrer que X a perdu si O joue bien. ▶ Quel coup la machine choisit-elle ? Pourquoi est-ce un mauvais choix face à un humain, qui peut se tromper ?

  3. On modifie le score des feuilles pour récompenser une victoire rapide : X gagne \(\to\) \(10 + v\), O gagne \(\to\) \(-(10 + v)\), nul \(\to\) \(0\), où \(v\) est le nombre de cases encore vides. ▶ Modifier score_final en conséquence, relancer les tests, puis rejouer les deux grilles. Qu’est-ce qui a changé, et pourquoi ?

  4. Avec ce nouveau score, minimax(grille_vide(), "X") donne-t-il toujours le même résultat ? Le signe de la valeur garde-t-il le même sens ?

Corrigé

1. Le coup 6 gagne immédiatement (colonne (0, 3, 6)). Pourtant, meilleur_coup renvoie 4. En effet, tous les coups possibles (4, 5, 6, 7, 8) ont la valeur \(+1\) : X gagne de toute façon, car il menace déjà 6. Toutes les valeurs étant égales, la machine garde la première case, 4. Ce n’est pas une erreur au sens du score (après 4, X menace à la fois 5, 6 et 8, et gagne au coup suivant), mais la partie dure inutilement plus longtemps.

2. O menace la colonne (2, 5, 8). Si X pare en 8, O joue 4 et menace à la fois 3 (ligne du milieu) et 6 (diagonale) : X ne peut parer qu’une menace et perd. Tous les coups de X valent donc \(-1\), et la machine joue la première case, 3, sans même bloquer : O gagne tout de suite en 8. Face à un humain qui pourrait ne pas voir la double menace, il fallait au moins parer en 8.

3.

def score_final(grille):
    g = gagnant(grille)
    vides = len(coups_possibles(grille))
    if g == "X":
        return 10 + vides
    if g == "O":
        return -(10 + vides)
    return 0

Une victoire avec beaucoup de cases encore vides est une victoire rapide ; elle vaut maintenant plus. Sur la grille de gauche, le coup 6 vaut \(14\) (4 cases vides restent), contre \(12\) ou moins pour les autres : la machine gagne tout de suite. Sur la grille de droite, parer en 8 vaut \(-11\) (la défaite arrive plus tard) contre \(-13\) pour les autres coups : la machine bloque et oblige l’adversaire à trouver la double menace.

4. Oui, minimax(grille_vide(), "X") vaut toujours \(0\). Le signe garde son sens : positif, X gagne s’il joue bien ; négatif, O gagne ; nul, match nul. Seule la valeur absolue a changé : elle indique en plus la rapidité de la victoire.

Pour aller plus loin#

★★★ Exercice 11 — Défi — l’élagage alpha-bêta #

Reprenons l’exemple de l’encadré de la partie 3, en parcourant les fils de gauche à droite. Après A, MAX est sûr d’obtenir au moins \(5\). Dans B, la première feuille vaut \(2\) : MIN pourra donc ramener B à \(2\) ou moins, et MAX ne choisira jamais B. Inutile de regarder la feuille \(11\) : on élague cette branche. Le résultat est le même, avec moins de calculs.

Pour programmer cette idée, on transmet deux bornes dans la récursion : alpha, ce que MAX est déjà sûr d’obtenir ailleurs, et beta, ce que MIN est déjà sûr d’obtenir ailleurs. Dès que alpha >= beta, le nœud courant ne sera jamais atteint en jouant bien : on arrête d’examiner ses fils.

  1. Sur l’arbre de l’exercice 6, parcouru de gauche à droite, quelles feuilles l’élagage permet-il de ne pas examiner ?

  2. ▶ Écrire alphabeta(grille, joueur, alpha, beta), qui renvoie le couple (score, visites). L’appel initial est alphabeta(grille, joueur, -100, 100). Sans break : la boucle sur les coups est un while dont la condition contient alpha < beta.

    Coup de pouce

    Cas où joueur vaut "X" : valeur = -100 ; tant qu’il reste des coups et que alpha < beta, calculer le couple (s, v) du fils, ajouter v aux visites, puis valeur = max(valeur, s) et alpha = max(alpha, valeur). Cas de "O" : symétrique, avec 100, min et beta.

  3. ▶ Comparer le nombre de positions examinées par alphabeta et par minimax_compte sur la grille vide. Le score est-il le même ?

  4. ▶ L’efficacité de l’élagage dépend de l’ordre dans lequel on essaie les coups. Essayer d’abord le centre, puis les coins, puis les bords (ordre [4, 0, 2, 6, 8, 1, 3, 5, 7]) : combien de positions examine-t-on alors ? Pourquoi est-ce mieux ?

Corrigé

1. Feuilles non examinées (en pointillés) : la feuille \(4\), car le deuxième fils de A vaut déjà au moins \(8\), plus que les \(7\) que MIN a déjà sous A ; et tout le second fils de B (feuilles \(9\) et \(5\)), car B vaut déjà au plus \(2\), moins que les \(7\) que MAX est sûr d’obtenir avec A.

2.

def alphabeta(grille, joueur, alpha, beta):
    if est_finie(grille):
        return score_final(grille), 1
    coups = coups_possibles(grille)
    visites = 1
    i = 0
    if joueur == "X":
        valeur = -100
        while i < len(coups) and alpha < beta:
            s, v = alphabeta(jouer(grille, coups[i], joueur), "O", alpha, beta)
            visites += v
            valeur = max(valeur, s)
            alpha = max(alpha, valeur)
            i += 1
    else:
        valeur = 100
        while i < len(coups) and alpha < beta:
            s, v = alphabeta(jouer(grille, coups[i], joueur), "X", alpha, beta)
            visites += v
            valeur = min(valeur, s)
            beta = min(beta, valeur)
            i += 1
    return valeur, visites

Les bornes \(-100\) et \(100\) jouent le rôle de « moins l’infini » et « plus l’infini » : aucun score ne les atteint.

3. Sur la grille vide : \(18\,297\) positions examinées au lieu de \(549\,946\), soit environ \(30\) fois moins, pour le même score \(0\). (Avec les scores de la partie 4, on obtient \(20\,866\) positions.)

4. Avec l’ordre centre, coins, bords : \(7\,275\) positions seulement (\(7\,865\) avec les scores de la partie 4). Les meilleurs coups sont souvent au centre et dans les coins ; en les essayant d’abord, alpha et beta se resserrent très tôt, et beaucoup plus de branches sont élaguées ensuite.

★★★ Exercice 12 — Défi — quand l’arbre est trop grand #

Aux échecs, une position offre en moyenne une trentaine de coups et une partie en compte souvent plus de \(80\) : l’arbre de jeu a bien plus de nœuds qu’il n’y a d’atomes dans l’univers. On ne peut pas descendre jusqu’aux feuilles. On s’arrête donc à une profondeur limite et l’on estime la position atteinte avec une fonction d’évaluation. C’est la méthode de l’exercice 19 du chapitre (Puissance 4). Ce défi suppose faite la partie 4 (scores \(\pm(10 + v)\)).

  1. ▶ Écrire evaluer(grille), qui renvoie le nombre d’alignements de LIGNES encore possibles pour X (sans aucun O) moins le nombre d’alignements encore possibles pour O (sans aucun X). Que vaut-elle après un premier X au centre ? dans un coin ? sur un bord ?

  2. Pourquoi une victoire doit-elle toujours valoir plus que n’importe quelle évaluation ? Vérifier que c’est le cas avec les scores de la partie 4.

  3. ▶ Écrire minimax_limite(grille, joueur, profondeur) : comme minimax, mais lorsque profondeur vaut \(0\) (et que la partie n’est pas finie), on renvoie evaluer(grille) ; chaque appel récursif se fait avec profondeur - 1. Écrire ensuite meilleur_coup_limite(grille, joueur, profondeur).

  4. ▶ Dans partie, remplacer l’appel à meilleur_coup par meilleur_coup_limite(grille, joueur, 1), jouer X et battre la machine. Recommencer avec une profondeur \(2\). À partir de quelle profondeur la machine devient-elle, d’après vous, imbattable ?

Corrigé

1.

def evaluer(grille):
    ouvertes_x = len([ligne for ligne in LIGNES if "O" not in [grille[k] for k in ligne]])
    ouvertes_o = len([ligne for ligne in LIGNES if "X" not in [grille[k] for k in ligne]])
    return ouvertes_x - ouvertes_o

Après un premier X : au centre, \(8 - 4 = 4\) (le centre est sur \(4\) alignements) ; dans un coin, \(8 - 5 = 3\) ; sur un bord, \(8 - 6 = 2\).

2. L’évaluation n’est qu’une estimation ; une victoire est une certitude. Si une estimation pouvait dépasser le score d’une victoire, la machine pourrait préférer une position « prometteuse » à une victoire immédiate. Ici evaluer est comprise entre \(-8\) et \(8\), et une victoire vaut au moins \(10\) : c’est bien le cas.

3.

def minimax_limite(grille, joueur, profondeur):
    if est_finie(grille):
        return score_final(grille)
    if profondeur == 0:                        # on s'arrete : on estime
        return evaluer(grille)
    if joueur == "X":
        valeur = -100
    else:
        valeur = 100
    for c in coups_possibles(grille):
        s = minimax_limite(jouer(grille, c, joueur), adversaire(joueur), profondeur - 1)
        if joueur == "X":
            valeur = max(valeur, s)
        else:
            valeur = min(valeur, s)
    return valeur

def meilleur_coup_limite(grille, joueur, profondeur):
    coups = coups_possibles(grille)
    meilleur = coups[0]
    meilleur_score = minimax_limite(jouer(grille, meilleur, joueur), adversaire(joueur), profondeur - 1)
    for c in coups:
        s = minimax_limite(jouer(grille, c, joueur), adversaire(joueur), profondeur - 1)
        if (joueur == "X" and s > meilleur_score) or (joueur == "O" and s < meilleur_score):
            meilleur = c
            meilleur_score = s
    return meilleur

Il y a désormais deux conditions d’arrêt : la partie est finie (score exact), ou la profondeur limite est atteinte (estimation).

4. Avec la profondeur \(1\), la machine ne regarde que son propre coup : elle ne voit pas les menaces. Par exemple : X en 0, la machine en 4 ; X en 2 (menace 1) ; la machine joue 6 et X gagne en 1.
Avec la profondeur \(2\), elle voit les menaces directes mais pas les doubles menaces : X en 0, machine en 4 ; X en 7, machine en 2 ; X en 6 menace à la fois 3 et 8 ; la machine, qui se voit perdue quoi qu’elle fasse, joue la première case libre, 1, et X gagne en 3.
Une recherche exhaustive (on essaie toutes les parties possibles de X contre la machine) montre que la machine, quand elle joue O, peut encore être battue jusqu’à la profondeur \(5\), et devient imbattable à partir de la profondeur \(6\).

Bilan à rédiger#

Exercice 13 — Ce que fait vraiment la machine #

Rédiger, en une dizaine de lignes, un bilan qui répond aux questions suivantes.

  1. Qu’est-ce qu’un arbre de jeu ? Que représentent ses nœuds, ses arêtes et ses feuilles ? Quelle est sa hauteur pour le morpion ?

  2. Décrire en trois phrases l’algorithme minimax : condition d’arrêt, cas MAX, cas MIN. Pourquoi est-il naturellement récursif ?

  3. La machine du TP « réfléchit »-elle ? Que fait-elle exactement, et pourquoi cette méthode ne suffit-elle pas aux échecs ? Citer les deux améliorations vues dans les défis.

Un peu d’histoire

En 1928, le mathématicien John von Neumann démontre le théorème du minimax : dans un jeu à deux joueurs où l’un gagne exactement ce que l’autre perd, chacun a une stratégie qui lui garantit le meilleur résultat possible face à un adversaire parfait. En 1950, Claude Shannon, le père de la théorie de l’information, publie un article sur la programmation d’un ordinateur pour jouer aux échecs : il y propose exactement la méthode du défi 2, une recherche minimax à profondeur limitée avec une fonction d’évaluation (matériel, mobilité des pièces…). L’élagage alpha-bêta est imaginé à la fin des années 1950, notamment par John McCarthy, Allen Newell et Herbert Simon. Le 11 mai 1997, l’ordinateur Deep Blue d’IBM, qui examinait environ \(200\) millions de positions par seconde avec ces techniques, bat le champion du monde Garry Kasparov dans un match en six parties. Kasparov réclama une revanche ; IBM démonta la machine.

Corrigé

Éléments attendus :

  • L’arbre de jeu a pour racine la position courante ; chaque nœud est une position, chaque arête un coup, chaque feuille une partie finie. Pour le morpion, depuis la grille vide, sa hauteur est \(10\) ; il compte \(549\,946\) nœuds et \(255\,168\) feuilles.

  • Minimax : sur une feuille (condition d’arrêt), on renvoie le score de la partie ; si c’est à MAX de jouer, on renvoie le maximum des valeurs des fils ; si c’est à MIN, leur minimum. L’algorithme est récursif parce que la valeur d’un nœud se définit à partir des valeurs de ses fils, qui sont des sous-arbres de même nature.

  • La machine ne « réfléchit » pas : elle énumère toutes les suites possibles et applique une règle de calcul. Aux échecs, l’arbre est beaucoup trop grand pour être exploré en entier ; on combine alors l’élagage alpha-bêta (même résultat, beaucoup moins de positions) et une profondeur limitée avec une fonction d’évaluation (résultat approché).

Pour aller plus loin : 549 946 nœuds, mais combien de positions différentes ?

Dans l’arbre de jeu, une même grille apparaît très souvent : X en 0, O en 4, X en 8 donne la même position que X en 8, O en 4, X en 0. Pour compter les positions différentes, on parcourt l’arbre comme minimax, en notant chaque grille rencontrée dans un dictionnaire dont les clés sont les grilles écrites sous forme de chaînes :

def en_texte(grille):
    """Renvoie la grille sous forme d'une chaine de 9 caracteres"""
    texte = ""
    for c in grille:
        texte = texte + c
    return texte

def noter_positions(grille, joueur, vues):
    """Note dans vues les positions de l'arbre de jeu"""
    vues[en_texte(grille)] = True      # cle deja presente : pas de doublon
    if not est_finie(grille):
        for c in coups_possibles(grille):
            noter_positions(jouer(grille, c, joueur), adversaire(joueur), vues)

vues = {}
noter_positions([VIDE] * 9, "X", vues)
print(len(vues))                       # 5478

L’arbre a \(549\,946\) nœuds, mais il n’y a que \(5\,478\) positions différentes (dont \(958\) parties finies) : minimax recalcule donc chaque position une centaine de fois en moyenne. Ranger la valeur de chaque position déjà calculée dans un dictionnaire, pour ne jamais la recalculer : ce sera l’idée centrale du chapitre Programmation dynamique.

Un peu d’histoire : un morpion sur l’EDSAC (1952)

En 1952, à l’université de Cambridge, Alexander « Sandy » Douglas (1921–2010) programme le morpion sur l’EDSAC, l’un des tout premiers ordinateurs à programme enregistré, dans le cadre de sa thèse sur les échanges entre l’homme et la machine. La grille s’affiche sur l’un des petits écrans cathodiques de la machine, prévus à l’origine pour montrer le contenu de la mémoire, et le joueur indique sa case avec un cadran de téléphone ; l’ordinateur joue sans jamais perdre. Avec le jeu de dames de Christopher Strachey, ce programme est l’un des premiers jeux affichés sur un écran électronique. Douglas ne lui avait pas donné de nom : on l’appelle aujourd’hui OXO, nom choisi par l’historien Martin Campbell-Kelly quand il a reconstitué l’EDSAC en simulation. Soixante-dix ans plus tard, ce TP fait la même chose en une trentaine de lignes.

Sources : article « OXO (video game) » de Wikipédia (en anglais) ; simulateur EDSAC de M. Campbell-Kelly (université de Warwick).
