Programmation dynamique

TP Le plus grand carré blanc#

Fichiers à télécharger

dossier en ligne archive .zip

Ce TP guidé réinvestit tout le chapitre : on découvre une récurrence en remplissant une grille à la main, puis on la programme en récursif, on l’accélère par mémoïsation, et enfin on la déroule en tabulation sur une vraie image. Fil rouge du chapitre : « ne jamais recalculer deux fois la même chose ».

Fichier à télécharger (lien ci-dessus) : carre_blanc.py (chargement de l’image, trame des fonctions à écrire et tests — python3 carre_blanc.py affiche OK ou A FAIRE ou ECHEC pour chaque fonction). Il nécessite la bibliothèque PIL (Pillow) et les images fournies.

Le problème#

On dispose d’une image en noir et blanc. On cherche la taille du plus grand carré entièrement blanc que l’on peut y dessiner (côtés parallèles aux bords).

Convention. Un pixel a pour coordonnées (x, y), où x est la colonne et y la ligne (comme dans la bibliothèque PIL). L’idée centrale, qui va tout débloquer :

La bonne question à se poser

Pour chaque pixel, on calcule la taille du plus grand carré blanc dont ce pixel est le coin inférieur droit. Notons cette valeur pgcb(x, y). La réponse au problème sera alors le maximum de toutes ces valeurs.

Découverte à la main#

Travaillons d’abord sur une petite grille (\(1\) = blanc, \(0\) = noir), en remplissant chaque case de gauche à droite et de haut en bas.

Exercice 1 — Le coin inférieur droit#

On regarde une case blanche dont les trois voisins déjà calculés portent les valeurs ci-dessous. Quelle valeur faut-il mettre dans la case « ? » ? (Un carré blanc s’appuyant sur ce coin est limité par le plus petit des trois carrés voisins.)

Corrigé

Un carré blanc appuyé sur ce coin ne peut pas être plus grand que le plus petit des trois carrés voisins : la valeur est \(1 + \min(\underbrace{3}_{\text{haut}}, \underbrace{2}_{\text{gauche}}, \underbrace{4}_{\text{diag.}}) = 1 + 2 = \mathbf{3}\).

Exercice 2 — Remplir toute la grille#

Recopier la grille ci-dessous et écrire dans chaque case blanche la valeur pgcb. Règles :

  • case noire \(\rightarrow\) on écrit 0 ;

  • case blanche sur la ligne du haut ou la colonne de gauche \(\rightarrow\) on écrit 1 ;

  • autre case blanche \(\rightarrow\) on écrit \(1 + \min(\text{haut},\ \text{gauche},\ \text{diagonale})\).

En déduire sur le cahier la taille du plus grand carré blanc de cette grille (le maximum des valeurs écrites).

Corrigé

Grille de départ (\(1\) blanc, \(0\) noir) et table pgcb obtenue :

Le maximum de la table vaut 4 (cases surlignées, aux coins (ligne 3, col 4), (ligne 4, col 4) et (ligne 5, col 5)) : le plus grand carré blanc de cette grille est de côté 4.

La formule#

Définition 4 — Récurrence du plus grand carré blanc

\[$\displaystyle\texttt{pgcb}(x, y) = \begin{cases} 0 & \text{si le pixel } (x,y) \text{ est \textbf{noir},}\\ 1 & \text{si le pixel est \textbf{blanc} et } x = 0 \text{ ou } y = 0,\\ 1 + \min\big(\texttt{pgcb}(x{-}1, y),\ \texttt{pgcb}(x, y{-}1),\ \texttt{pgcb}(x{-}1, y{-}1)\big) & \text{sinon.} \end{cases}$\]

Les deux premières lignes sont les cas de base ; la troisième relie un sous-problème à trois sous-problèmes plus petits (à gauche, au-dessus, en diagonale). C’est exactement la structure d’un problème de programmation dynamique.

Version récursive#

On suppose disposer d’une fonction est_noir(x, y) renvoyant True si le pixel est noir.

Exercice 3 — Écrire pgcb en récursif#

Recopier et compléter :

def pgcb(x, y):
    if est_noir(x, y):
        return ...              # (a) cas de base : pixel noir
    elif x == 0 or y == 0:
        return ...              # (b) cas de base : bord haut / gauche
    else:
        g = ...                 # (c) a gauche
        h = ...                 # (d) au-dessus
        d = ...                 # (e) en diagonale
        return 1 + min(min(g, h), d)
Corrigé
def pgcb(x, y):
    if est_noir(x, y):
        return 0                        # (a)
    elif x == 0 or y == 0:
        return 1                        # (b)
    else:
        g = pgcb(x - 1, y)                  # (c) a gauche
        h = pgcb(x, y - 1)                  # (d) au-dessus
        d = pgcb(x - 1, y - 1)              # (e) en diagonale
        return 1 + min(min(g, h), d)

Exercice 4 — Le problème de la lenteur#

Si l’on teste pgcb(250, 250) sur l’image de la section « Sur une vraie image », le calcul ne se termine jamais en temps raisonnable.

  1. En observant les trois appels récursifs, expliquer pourquoi un même sous-problème pgcb(x, y) est recalculé un très grand nombre de fois. (Indication : pensez à l’arbre des appels de fibo du cours.)

  2. Quelle technique du cours permet d’y remédier ?

Corrigé

  1. Chaque appel pgcb(x, y) déclenche trois appels sur des pixels voisins, qui se chevauchent d’un pixel à l’autre : par exemple pgcb(x-1, y-1) est réclamé à la fois par pgcb(x, y), par pgcb(x-1, y) et par pgcb(x, y-1). Le même sous-problème est donc recalculé un nombre exponentiel de fois — exactement comme l’arbre d’appels de fibo.

  2. On applique la mémoïsation : on mémorise chaque résultat déjà calculé pour ne jamais le refaire.

Mémoïsation (top-down)#

Exercice 5 — Écrire pgcb_memo#

Écrire la fonction pgcb_memo qui fait le même calcul que pgcb, mais mémorise ses résultats dans un dictionnaire memo pour ne jamais recalculer deux fois la même case. Comme pour fibo dans le cours, on passe le dictionnaire en paramètre : def pgcb_memo(x, y, memo={}). Vérifier que l’appel devient instantané :

>>> pgcb_memo(250, 250)
21
Corrigé
def pgcb_memo(x, y, memo={}):
    if (x, y) in memo:
        return memo[(x, y)]
    if est_noir(x, y):
        r = 0
    elif x == 0 or y == 0:
        r = 1
    else:
        g = pgcb_memo(x - 1, y, memo)
        h = pgcb_memo(x, y - 1, memo)
        d = pgcb_memo(x - 1, y - 1, memo)
        r = 1 + min(min(g, h), d)
    memo[(x, y)] = r
    return r

C’est la même construction que fibo(n, memo={}) dans le cours. L’appel pgcb_memo(250, 250) devient instantané et renvoie 21 (sans mémoïsation, pgcb(250, 250) dépasse \(30\) millions d’appels en \(10\) secondes sans finir). Attention au piège du cours : le dictionnaire par défaut est partagé d’un appel à l’autre, d’où l’intérêt de passer un dictionnaire neuf à la question suivante.

Sur une vraie image#

Le fichier carre_blanc.py charge l’image fournie carre_blanc.png avec PIL (c’est déjà écrit en haut du fichier) :

from PIL import Image
NOM_IMAGE = "carre_blanc.png"
img = Image.open(NOM_IMAGE).convert("RGB")
pixels = img.load()
largeur, hauteur = img.size          # ici (600, 600)

Exercice 6 — La fonction est_noir#

Écrire est_noir(x, y) qui renvoie True si le pixel (x, y) est noir (couleur (0, 0, 0)), False sinon.

Corrigé
def est_noir(x, y):
    return pixels[x, y] == (0, 0, 0)

Exercice 7 — Chercher le plus grand carré de l’image#

Écrire total_pgcb() qui parcourt tous les pixels de l’image et renvoie la taille du plus grand carré blanc, avec les coordonnées (x, y) de son coin inférieur droit :

>>> total_pgcb()
(200, (559, 239))

Attention : pour que ce soit efficace, il faut réutiliser le même dictionnaire de mémoïsation pour tous les pixels : créer memo = {} au début de total_pgcb, puis appeler pgcb_memo(x, y, memo). (Un dictionnaire neuf évite aussi de réutiliser par erreur les résultats d’une autre image.)

Corrigé

On partage un seul dictionnaire de mémoïsation pour tous les pixels, créé au début de la fonction et passé à pgcb_memo, sinon le calcul reste interminable :

def total_pgcb():
    memo = {}                           # un seul carnet pour tous les pixels
    meilleur = 0
    coin = (0, 0)
    for y in range(hauteur):
        for x in range(largeur):
            taille = pgcb_memo(x, y, memo)
            if taille > meilleur:
                meilleur = taille
                coin = (x, y)
    return meilleur, coin

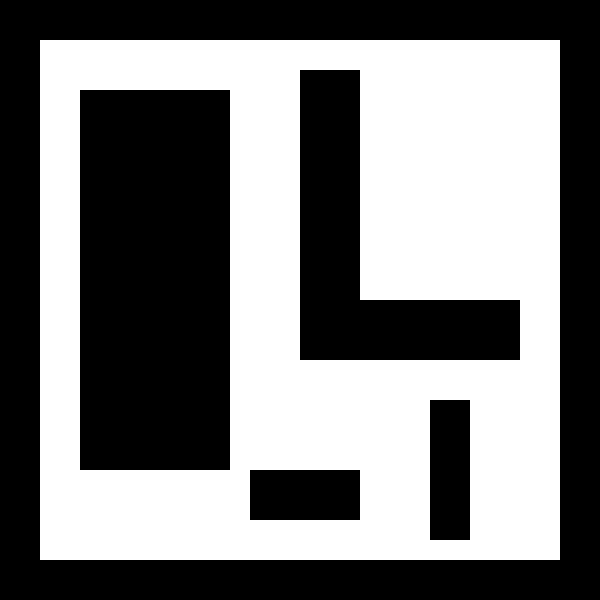

Sur l’image fournie : total_pgcb() renvoie (200, (559, 239)) — un carré blanc de côté 200, dont le coin inférieur droit est le pixel (559, 239) (le grand bloc blanc en haut à droite).


Le plus grand carré blanc trouvé (contour rouge), côté \(200\).

Exercice 8 — Défi — la grande image#

Voici une image beaucoup plus grande (\(1200 \times 1200\) pixels), fournie sous le nom carre_blanc_grand.png. Cette fois, impossible de deviner à l’œil où se cache le plus grand carré blanc : plusieurs zones blanches se ressemblent ! C’est tout l’intérêt de l’algorithme.

Dans carre_blanc.py, remplacer NOM_IMAGE = "carre_blanc.png" par NOM_IMAGE = "carre_blanc_grand.png" (les tests sont alors remplacés par l’affichage des résultats), lancer total_pgcb() (ou pgcb_bottom_up()) et noter sur le cahier la taille du plus grand carré blanc et son coin. Sauriez-vous, sans le programme, désigner à coup sûr le bon carré ? (C’est bien là que la machine gagne.)

Corrigé

Sur carre_blanc_grand.png (\(1200 \times 1200\)), après avoir remplacé NOM_IMAGE par "carre_blanc_grand.png", le programme renvoie un carré blanc de côté 181, de coin inférieur droit (198, 627) — une zone que l’œil n’aurait pas su désigner parmi toutes les taches blanches voisines. C’est précisément ce qu’apporte la programmation dynamique : une réponse exacte et rapide là où l’intuition est impuissante.

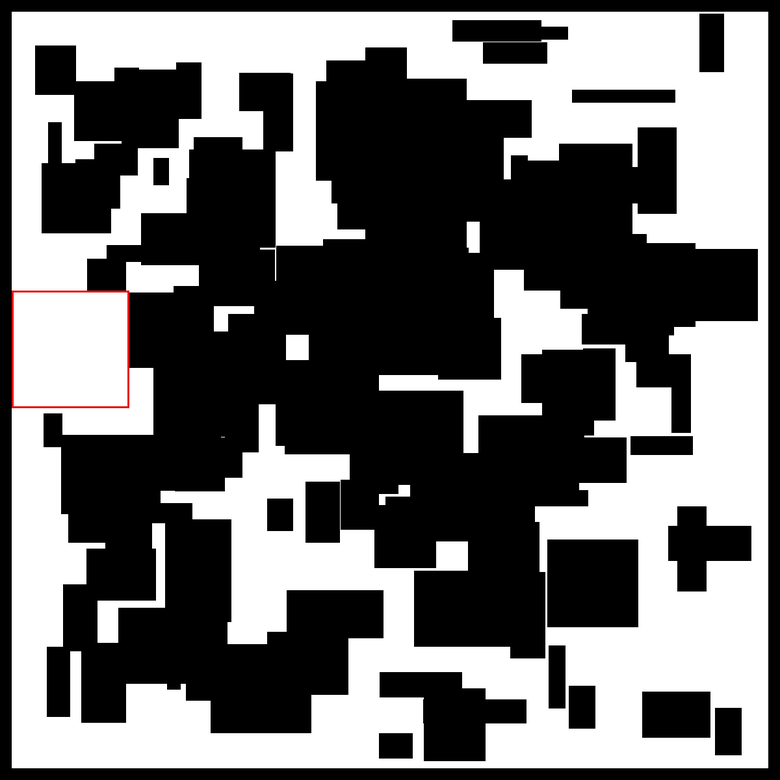

Le plus grand carré blanc de la grande image (contour rouge), côté \(181\) — indevinable à l’œil.

Bonus : tabulation (bottom-up)#

Exercice 9 — Écrire pgcb_bottom_up#

En s’inspirant du remplissage à la main de la section « Découverte à la main », écrire pgcb_bottom_up qui construit une table S de la taille de l’image, la remplit ligne par ligne (sans aucune récursion), et renvoie la taille et le coin du plus grand carré. Comparer avec total_pgcb : on doit trouver le même résultat.

Ce que ce TP illustre : un même problème résolu par mémoïsation (on part du haut et on descend en mémorisant) puis par tabulation (on part des cas de base et on remonte) — les deux visages de la programmation dynamique, à parité.

Corrigé

La table S (une ligne de largeur zéros pour chaque y) se construit par compréhension :

def pgcb_bottom_up():
    S = [[0] * largeur for y in range(hauteur)]     # S[y][x]
    meilleur = 0
    coin = (0, 0)
    for y in range(hauteur):
        for x in range(largeur):
            if est_noir(x, y):
                S[y][x] = 0
            elif x == 0 or y == 0:
                S[y][x] = 1
            else:
                S[y][x] = 1 + min(min(S[y][x - 1], S[y - 1][x]), S[y - 1][x - 1])
            if S[y][x] > meilleur:
                meilleur = S[y][x]
                coin = (x, y)
    return meilleur, coin

On remplit la table ligne par ligne, exactement comme à la main : aucune récursion, aucun dictionnaire. Le résultat est identique : (200, (559, 239)).

Mémoïsation et tabulation donnent le même résultat : ce sont les deux faces de la programmation dynamique.
