Sujet 24 — Arbre d'une expression arithmétique#

\(\blacktriangleright\) corrigé

Fichiers à télécharger

dossier en ligne archive .zip

Corrigé

\(\uparrow\) énoncé

Remarque

On donne une version simple ; d’autres réponses sont possibles. Le fichier complet, corrige_sujet_24.py, est en ligne : github.com/MathThibaud/nsi-fichiers-eleves/tree/main/corriges/terminale/pratique-24.

Question 1

Dessiner e4 et e5, donner l’expression et la valeur de chacun. Pourquoi un arbre n’a-t-il pas besoin de parenthèses ?

e4 = Noeud(’-’, Noeud(’-’, Noeud(8), Noeud(3)), Noeud(1)) : la racine - a pour fils gauche le nœud - (de fils 8 et 3) et pour fils droit la feuille 1. Elle représente \((8-3)-1 = 4\).

e5 = Noeud(’-’, Noeud(8), Noeud(’-’, Noeud(3), Noeud(1))) : la racine - a pour fils gauche la feuille 8 et pour fils droit le nœud - (de fils 3 et 1). Elle représente \(8-(3-1) = 6\).

Les deux arbres ont les mêmes nombres et les mêmes opérateurs, mais pas la même forme, et pas la même valeur. C’est la forme de l’arbre qui dit dans quel ordre les calculs sont faits : un opérateur s’applique aux valeurs de ses deux sous-arbres, qu’il faut donc calculer avant lui. Les parenthèses (et les règles de priorité) ne servent qu’à retrouver cette structure à partir d’une écriture sur une ligne ; dans l’arbre, elle est déjà explicite.

\(\blacktriangleright\) Appel professeur. dessiner les deux arbres, justifier les valeurs 4 et 6 et expliquer que la structure de l’arbre remplace les parenthèses.

Question 2

Expliquer pourquoi en_chaine(e1) est ambigu, puis corriger la fonction.

>>> en_chaine(e1)
'3 + 5 * 7 - 2'

Sans parenthèses, avec les règles de priorité habituelles, cette chaîne vaut \(3 + 35 - 2 = 36\) et non \(40\) : on a perdu la structure de l’arbre (et e4 et e5 donneraient la même chaîne "8 - 3 - 1"). Il suffit d’entourer de parenthèses chaque opération, c’est-à-dire le résultat de chaque nœud qui n’est pas une feuille :

def en_chaine(a):
    if est_feuille(a):
        return str(a.valeur)
    return "(" + en_chaine(a.gauche) + " " + a.valeur + " " + en_chaine(a.droite) + ")"

    assert en_chaine(e2) == "((2 * (1 + 9)) - 4)"
    assert en_chaine(e4) == "((8 - 3) - 1)"
    assert en_chaine(e5) == "(8 - (3 - 1))"

Question 3

Écrire la fonction récursive evaluer.

Une feuille vaut son nombre (cas de base). Sinon, on évalue récursivement les deux sous-arbres, puis on applique l’opérateur de la racine, dans l’ordre gauche puis droite (important pour la soustraction).

def evaluer(a):
    if est_feuille(a):
        return a.valeur
    valeur_gauche = evaluer(a.gauche)
    valeur_droite = evaluer(a.droite)
    if a.valeur == '+':
        return valeur_gauche + valeur_droite
    elif a.valeur == '-':
        return valeur_gauche - valeur_droite
    else:
        return valeur_gauche * valeur_droite

    assert evaluer(e2) == 16
    assert evaluer(e4) == 4
    assert evaluer(e5) == 6

\(\blacktriangleright\) Appel professeur. identifier le cas de base et l’appel récursif, justifier la terminaison (chaque appel porte sur un sous-arbre strictement plus petit) et montrer que e4 et e5 donnent bien 4 et 6.

Question 4

Écrire la fonction récursive nb_operateurs.

Une feuille ne contient aucun opérateur ; un nœud opérateur compte pour 1, plus les opérateurs de ses deux sous-arbres.

def nb_operateurs(a):
    if est_feuille(a):
        return 0
    return 1 + nb_operateurs(a.gauche) + nb_operateurs(a.droite)

    assert nb_operateurs(e2) == 3
    assert nb_operateurs(Noeud('+', Noeud(1), Noeud(2))) == 1

\(\blacktriangleright\) Appel professeur. faire le lien avec le calcul de la taille d’un arbre vu en cours (même schéma récursif, seul le cas de base change).

Durée de l’épreuve : 1 heure.

Déroulement de l’épreuve

  • Cette situation d’évaluation comporte ce document ainsi que des fichiers de codes et de données présents sur l’ordinateur. Le candidat doit agir en autonomie et faire preuve d’initiative tout au long de l’épreuve.

  • En cas de difficulté, le candidat peut solliciter l’examinateur. Des moments privilégiés sont indiqués sous la forme d’appels professeur. L’examinateur peut intervenir à tout moment s’il le juge utile.

Une expression arithmétique comme \((3+5)\times(7-2)\) peut être représentée par un arbre binaire : chaque feuille porte un nombre entier et chaque autre nœud porte un opérateur (’+’, ’-’ ou ’*’) qui s’applique à la valeur de son sous-arbre gauche et à celle de son sous-arbre droit, dans cet ordre.

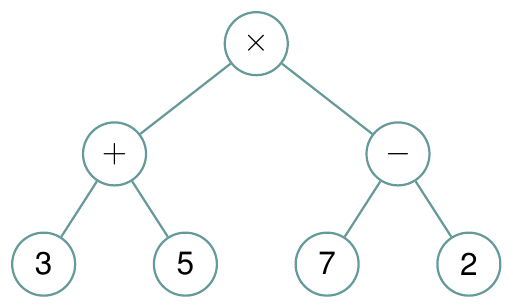

Figure 1. L’arbre e1 de l’expression \((3+5)\times(7-2)\).

Dans le fichier expression.py, un nœud est un objet de la classe Noeud (attributs valeur, gauche et droite) et la fonction est_feuille indique si un nœud n’a aucun fils. L’arbre de la figure 1 s’écrit :

e1 = Noeud('*',
           Noeud('+', Noeud(3), Noeud(5)),
           Noeud('-', Noeud(7), Noeud(2)))

Le fichier définit aussi les arbres e2, e3, e4 et e5. Les fonctions de ce sujet sont récursives : on traite séparément le cas d’une feuille, puis celui d’un opérateur, en s’appuyant sur les deux sous-arbres.

Question 1

Dessiner sur papier les arbres e4 et e5 définis dans le fichier, puis donner, pour chacun, l’expression qu’il représente et sa valeur. Expliquer pourquoi une expression représentée par un arbre n’a pas besoin de parenthèses.

\(\blacktriangleright\) Appel professeur. Appeler le professeur pour lui présenter votre réponse ou en cas de difficulté.

Question 2

La fonction en_chaine doit renvoyer l’écriture de l’expression où chaque opération est entourée de parenthèses : en_chaine(e1) doit valoir "((3 + 5) * (7 - 2))". Exécuter en_chaine(e1) et expliquer pourquoi le résultat obtenu est ambigu, puis corriger la fonction. La fonction test_en_chaine permet de vérifier la correction.

Question 3

Écrire le corps de la fonction récursive evaluer qui renvoie la valeur de l’expression représentée par un arbre. Par exemple evaluer(e1) doit renvoyer 40. Des tests sont fournis dans la fonction test_evaluer, on pourra les compléter avec les arbres e2, e4 et e5.

\(\blacktriangleright\) Appel professeur. Appeler le professeur pour lui présenter votre réponse ou en cas de difficulté.

Question 4

Écrire le corps de la fonction récursive nb_operateurs qui renvoie le nombre d’opérateurs d’une expression (c’est-à-dire le nombre de nœuds qui ne sont pas des feuilles). Tester avec la fonction test_nb_operateurs.

\(\blacktriangleright\) Appel professeur. Appeler le professeur pour lui présenter votre réponse ou en cas de difficulté.

Description du dossier#

Le dossier fourni au candidat comporte les éléments suivants :

  • une version PDF de l’énoncé ;

  • un code source de départ expression.py ;

  • l’image de la figure 1 (arbre_e1.png).

Corrigé

\(\uparrow\) énoncé

Remarque

On donne une version simple ; d’autres réponses sont possibles. Le fichier complet, corrige_sujet_24.py, est en ligne : github.com/MathThibaud/nsi-fichiers-eleves/tree/main/corriges/terminale/pratique-24.

Question 1

Dessiner e4 et e5, donner l’expression et la valeur de chacun. Pourquoi un arbre n’a-t-il pas besoin de parenthèses ?

e4 = Noeud(’-’, Noeud(’-’, Noeud(8), Noeud(3)), Noeud(1)) : la racine - a pour fils gauche le nœud - (de fils 8 et 3) et pour fils droit la feuille 1. Elle représente \((8-3)-1 = 4\).

e5 = Noeud(’-’, Noeud(8), Noeud(’-’, Noeud(3), Noeud(1))) : la racine - a pour fils gauche la feuille 8 et pour fils droit le nœud - (de fils 3 et 1). Elle représente \(8-(3-1) = 6\).

Les deux arbres ont les mêmes nombres et les mêmes opérateurs, mais pas la même forme, et pas la même valeur. C’est la forme de l’arbre qui dit dans quel ordre les calculs sont faits : un opérateur s’applique aux valeurs de ses deux sous-arbres, qu’il faut donc calculer avant lui. Les parenthèses (et les règles de priorité) ne servent qu’à retrouver cette structure à partir d’une écriture sur une ligne ; dans l’arbre, elle est déjà explicite.

\(\blacktriangleright\) Appel professeur. dessiner les deux arbres, justifier les valeurs 4 et 6 et expliquer que la structure de l’arbre remplace les parenthèses.

Question 2

Expliquer pourquoi en_chaine(e1) est ambigu, puis corriger la fonction.

>>> en_chaine(e1)
'3 + 5 * 7 - 2'

Sans parenthèses, avec les règles de priorité habituelles, cette chaîne vaut \(3 + 35 - 2 = 36\) et non \(40\) : on a perdu la structure de l’arbre (et e4 et e5 donneraient la même chaîne "8 - 3 - 1"). Il suffit d’entourer de parenthèses chaque opération, c’est-à-dire le résultat de chaque nœud qui n’est pas une feuille :

def en_chaine(a):
    if est_feuille(a):
        return str(a.valeur)
    return "(" + en_chaine(a.gauche) + " " + a.valeur + " " + en_chaine(a.droite) + ")"

    assert en_chaine(e2) == "((2 * (1 + 9)) - 4)"
    assert en_chaine(e4) == "((8 - 3) - 1)"
    assert en_chaine(e5) == "(8 - (3 - 1))"

Question 3

Écrire la fonction récursive evaluer.

Une feuille vaut son nombre (cas de base). Sinon, on évalue récursivement les deux sous-arbres, puis on applique l’opérateur de la racine, dans l’ordre gauche puis droite (important pour la soustraction).

def evaluer(a):
    if est_feuille(a):
        return a.valeur
    valeur_gauche = evaluer(a.gauche)
    valeur_droite = evaluer(a.droite)
    if a.valeur == '+':
        return valeur_gauche + valeur_droite
    elif a.valeur == '-':
        return valeur_gauche - valeur_droite
    else:
        return valeur_gauche * valeur_droite

    assert evaluer(e2) == 16
    assert evaluer(e4) == 4
    assert evaluer(e5) == 6

\(\blacktriangleright\) Appel professeur. identifier le cas de base et l’appel récursif, justifier la terminaison (chaque appel porte sur un sous-arbre strictement plus petit) et montrer que e4 et e5 donnent bien 4 et 6.

Question 4

Écrire la fonction récursive nb_operateurs.

Une feuille ne contient aucun opérateur ; un nœud opérateur compte pour 1, plus les opérateurs de ses deux sous-arbres.

def nb_operateurs(a):
    if est_feuille(a):
        return 0
    return 1 + nb_operateurs(a.gauche) + nb_operateurs(a.droite)

    assert nb_operateurs(e2) == 3
    assert nb_operateurs(Noeud('+', Noeud(1), Noeud(2))) == 1

\(\blacktriangleright\) Appel professeur. faire le lien avec le calcul de la taille d’un arbre vu en cours (même schéma récursif, seul le cas de base change).
